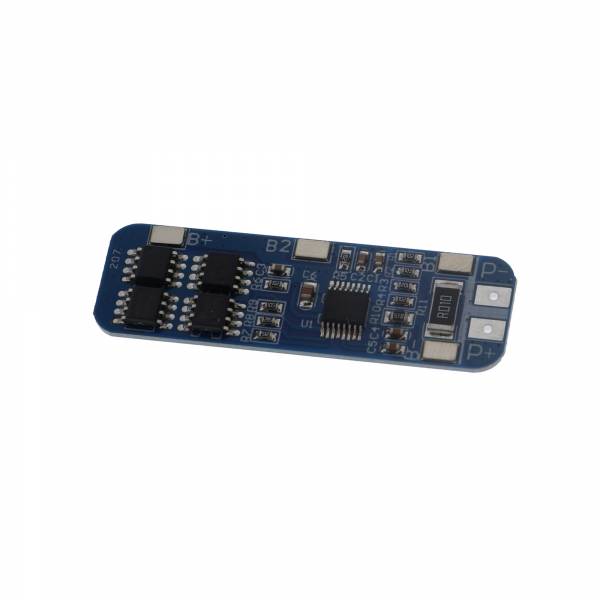

BMS 3S 12V 10A 18650 lithium battery charging module

Produktübersicht

• Schutzmodul fuer Lithium-Ionen-Akkus (3S-Baugruppe, 12 V Nennspannung)
• Maximale Entladestromstaerke 10 A
• Ladeausgang und Entladeausgang mit separaten Anschlusspunkten
• Integrierte Ueberlast- und Kurzschlussschutzschaltung
• Schutz vor Tiefentladung mit automatischer Sperrung
• Anpassbar an 18650-Zellenkonfigurationen
• Surface-Mount-Komponenten in kompakter Bauform

Produktbeschreibung

Dieses Batteriemanagementsystem schuetzt Lithium-Ionen-Akkus bei 3S-Konfiguration (drei Zellen in Reihe fuer 12 V Nennspannung) vor Schaedigungen durch Ueberladung, Tiefentladung und Ueberstroemung. Der Aufbau mit separaten Anschlussleisten fuer Ladeeingange und Entladeausganege ermoeglicht sichere, fehlertolerante Verschaltung in automatisierten Ladesystemen oder tragbaren Batteriepacks.

Das Modul ueberwacht kontinuierlich die Zellspannungen und sperrt die Entladung ab 2,5 V pro Zelle automatisch. Bei Stroemungen ueber 10 A oder Kurzschluss loest die Schutzschaltung sofort aus und trennt den Entladekreislauf, bis die Fehlerursache behoben ist. Die Ladeseite wird durch Ueberladeschutz auf 4,2 V pro Zelle begrenzt.

Einsatzbereiche sind mobile Energiespeicher wie Powerpacks fuer Handwerk und Outdoor, Testaufbauten fuer batteriebetriebene Elektronik im Laboralltag sowie integrierte Stromversorgung von Projekten mit stabiler Ausgangsspannung im 12-V-Bereich. Ein typisches Szenario ist der sichere Betrieb eines tragbaren LED-Systems oder eines mobilen Verbrauchsgeraetes im Feld, bei dem Ladezyklen haeufig und unkontrolliert ausfallen koennen.

Das Modul ist ausschliesslich fuer 18650-Zellen oder kompatible Lithium-Ionen-Akkumulatoren in 3S-Anordnung ausgelegt. Ein Ladegeraet mit passender Spannungsregelung ist notwendig, wenn nicht vorhanden. Die Entladestromstaerke von maximal 10 A muss beim Aufbau des Verwendungsgeraetes beachtet werden; hoeherer Dauerverbrauch erfordert parallelgeschaltete Batteriemodule oder andere Speicherbausteine.

Sicherheitshinweis

Die Bedienung erfolgt ausschliesslich im Rahmen von Prototypen- und Entwicklungsaufbauten. Dieses Modul darf nicht in den Hausstromkreis oder in dauerhafte Installationen eingebaut werden. Lithium-Ionen-Akkumulatoren koennen bei Beschaedigung, Kurzschluss oder falscher Polung erwaermen oder Feuer entfachen; Arbeiten an den Hochstrom-Anschlusspunkten oder bei Verdacht auf Beschaedigung des Moduls sind Elektrofachkraeften vorbehalten.

Lieferumfang

• 1x 3S 12V 10A 18650 Lithium-Batterie Ladeschutz-Modul
