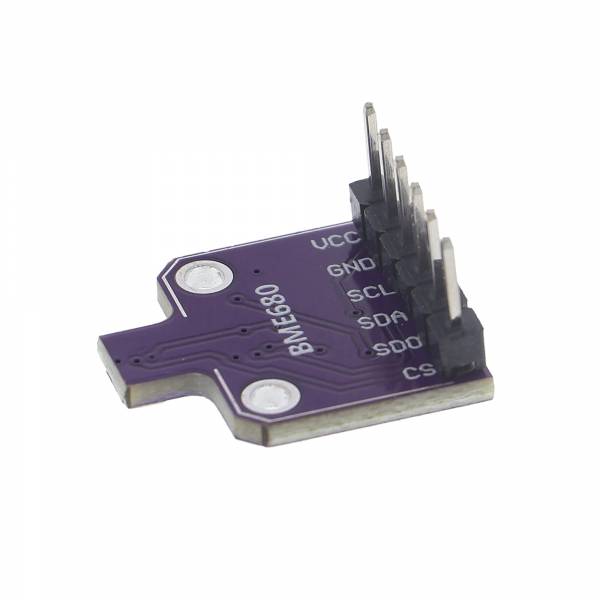

BME680 4-in-1 sensor module - temperature, humidity, air pressure & gas (Arduino-compatible)

Produktübersicht

• 4-in-1-Sensor für Temperatur, Luftfeuchtigkeit, Luftdruck und flüchtige organische Verbindungen
• I2C- oder SPI-Schnittstelle, Adresswahl per Lötbrücke bei I2C
• Betriebsspannung 3,3 V bis 5,5 V
• Stiftleiste bereits gelötet
• Gasmessung durch beheizte Metalloxid-Schicht

Produktbeschreibung

Dieser 4-in-1-Sensor erfasst gleichzeitig Temperatur, Luftfeuchtigkeit, Luftdruck und die Konzentration flüchtiger organischer Stoffe in der Luft. Das Modul spricht über I2C- oder SPI-Schnittstelle an, wobei die I2C-Adresse durch eine Lötbrücke am Pin SDO auf 0*76 oder 0*77 eingestellt wird. Bei SPI-Betrieb dient dieser Pin zur Chip-Auswahl. Der Spannungsbereich von 3,3 V bis 5,5 V macht das Modul mit einer Vielzahl von Entwicklungsplattformen kompatibel, ohne dass Pegelwandler erforderlich sind.

Die Gasmessung nutzt eine kleine Heizstruktur, die eine Metalloxid-Schicht in Betrieb nimmt. Sobald flüchtige organische Verbindungen in der Umgebung auftreten, ändert sich der elektrische Widerstand dieser Schicht messbar. Aus diesem Widerstand berechnet das Modul einen Luftqualitätswert. Druck-, Feuchte- und Temperatursensoren arbeiten als separate Elemente, deren Messwerte softwareseitig gegenseitig zur Kompensation herangezogen werden. Dadurch bleibt die Genauigkeit über weite Temperatur- und Feuchteintervalle stabil.

Das Modul eignet sich für stationäre Wetterstationen, kontinuierliche Raumklimakontrolle in Smarthome-Systemen oder für Anwendungen, die Luftqualität in Innenräumen überwachen. Über den Luftdrucksensor lässt sich auch die Höhe näherungsweise ermitteln. Wenige Verbindungsleitungen genügen für die Integration in Prototypen und Test-Aufbauten.

Für den Betrieb wird ein Mikrocontroller-Board mit I2C- oder SPI-Unterstützung benötigt. Die mitgelötete Stiftleiste ermöglicht direkte Steckverbindungen, Lochrasterplatinenaufbau ist gleichzeitig möglich. Gängige Bibliotheken für Arduino und andere populäre Entwicklungsumgebungen unterstützen das Modul bereits.

Sicherheitshinweis

Das Modul ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt. Es darf nicht in die Hauselektroinstallation oder Netzspannungskreise integriert werden. Bei Arbeiten an oder in der Nähe von Stromleitungen muss eine Elektrofachkraft zu Rate gezogen werden.

Lieferumfang

1x 4-in-1Sensor-Modul BME680 - Temperatur, Luftfeuchtigkeit, Luftdruck & Gas (Arduino-kompatibel)
