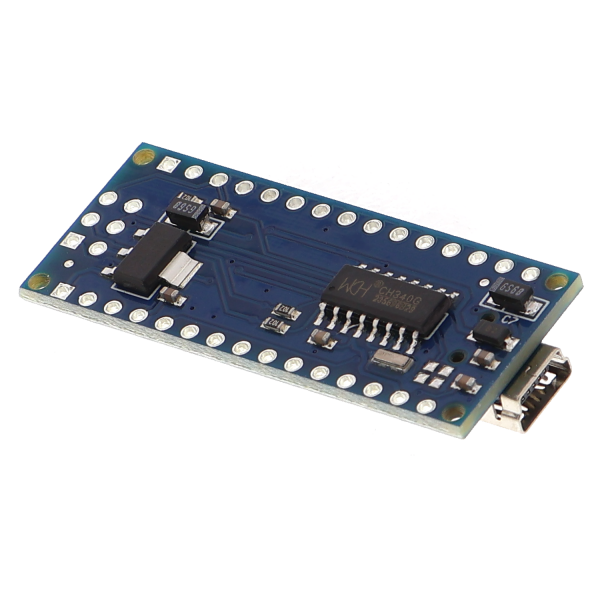

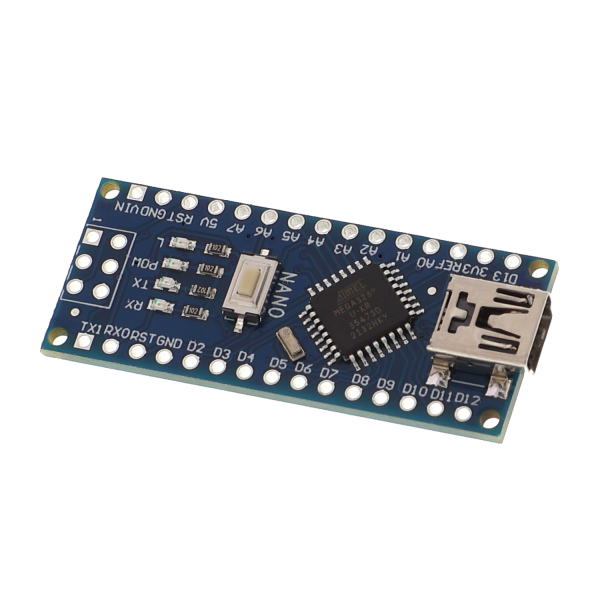

Funduino NANO R3 - CH340 chip - unsoldered

Produktübersicht

• Mikrocontroller-Board mit ATmega328P-Prozessor und USB-Schnittstelle
• Abmessungen 45 * 18 mm, passt auf Steckbretter und in enge Gehäuse
• 14 digitale und 8 analoge Ein-/Ausgänge
• Betriebsspannung 5 V über USB oder externe Stromversorgung ab 6 V
• USB-Schnittstelle mit CH340-Chip für direkte Kommunikation mit dem Computer
• Alle Anschlüsse in Standard-0,1-Zoll-Rasterung gelötet, Header-Stifte frei wählbar bestückbar

Produktbeschreibung

Ein kompaktes Mikrocontroller-Board mit ATmega328P eignet sich für Prototypen, bei denen Platzbedarf oder die Passung auf Standard-Steckbretter entscheidend sind. Gegenüber größeren Boards spart die Baugröße von etwa 4,5 Zentimetern Länge erheblich Fläche ein, ohne auf die volle Ausstattung mit 14 digitalen und 8 analogen Eingängen zu verzichten.

Der atmega328p wird über die USB-Schnittstelle oder eine externe Stromversorgung ab 6 Volt mit Energie versorgt. Der CH340-Chip wandelt die USB-Verbindung in einen seriellen Datenstrom um, wodurch das Board direkt am Computer programmiert und kommuniziert werden kann, ohne dass zusätzliche Hardware notwendig ist. Die ungelötete Bestückung ermöglicht es, die Header-Stifte nach eigenen Anforderungen einzulöten oder ganz wegzulassen, falls Drahtverbindungen bevorzugt werden.

Das Board eignet sich für Anwendungen wie Umweltsensoren in räumlich begrenzten Gehäusen, einfache Datenlogger im Feldeinsatz, Steuerungen für kleine Roboter oder als Schnittstelle zwischen Sensoren und Computern. Entwicklungsumgebungen wie die Arduino-IDE erkennen das Board direkt und ermöglichen sofort das Hochladen von Sketches.

Voraussetzungen sind die freie Bestückung der Header-Stifte sowie Anschlussdrähte oder Steckverbindungen für die Sensoren und Aktoren. Die Stromversorgung erfolgt entweder über USB oder über externe Quellen zwischen 6 und 20 Volt; bei Betrieb mit Batterie oder Netzteil muss die Polarität beachtet werden, um Beschädigungen auszuschließen.

Sicherheitshinweis

Dieses Board ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke geeignet und nicht für den Einbau in den Hausstromkreis bestimmt. Bei externer Stromversorgung ist auf korrekte Polung und Spannungseinhaltung zu achten. Arbeiten an oder nahe der Elektroinstallation sind Elektrofachkräften vorbehalten; bei Unklarheiten vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1x Funduino NANO R3 - CH340 Chip - ungelötet
• 1x USB Kabel (0,5m)
