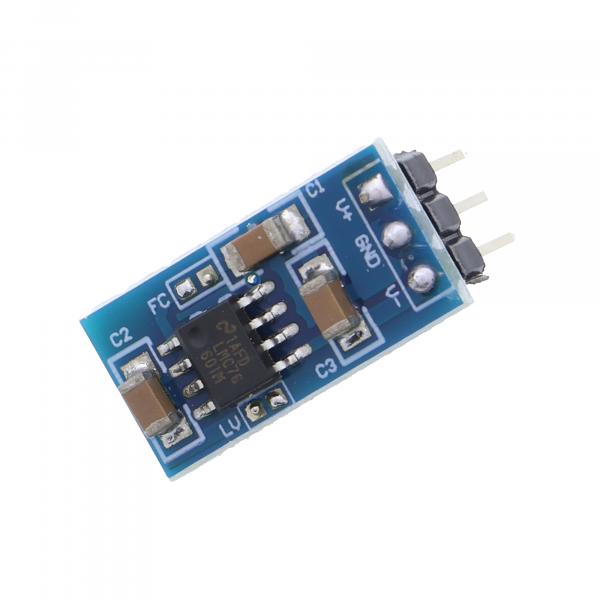

Voltage reversal module LMC7660 (positive to negative)

Produktübersicht

• Wandelt positive Versorgungsspannung in negative Spannung um
• Ausgangsspannung bis -5 V
• Maximaler Ausgangsstrom etwa 40 mA
• Betriebsspannung 1,5 V bis 10 V
• Integrierter Oszillator, externe Taktzuführung optional
• DIP-8-Gehäuse für Steckboards und geätzte Platinen

Produktbeschreibung

Das Spannungsumkehrmodul erzeugt aus einer positiven Eingangsspannung eine Ausgangsspannung mit umgekehrtem Vorzeichen. Dies ist notwendig, wenn ein Schaltkreis sowohl positive als auch negative Versorgungsspannungen benötigt, etwa zur Ansteuerung von Audio-Verstärkern oder Operationsverstärkern in symmetrischer Bestückung. Der Baustein arbeitet nach dem Schaltfrequenz-Wandler-Prinzip und nutzt eine Ladungspumpe zur Spannungsumwandlung.

Die Ausgangsspannung nimmt dabei den negativen Wert der Eingangsspannung an, maximal bis -5 V bei etwa 40 mA Ausgangsstrom. Für höhere Stromlasten reicht das Modul nicht aus; dann sind externe Beschaltungskomponenten oder ein separater Spannungswandler erforderlich. Der interne Taktgenerator läuft mit etwa 10 kHz, kann aber durch Vorgabe eines externen Taktsignals ersetzt werden, falls eine bestimmte Schaltfrequenz nötig ist.

Das Modul findet Einsatz in Sensor-Schaltungen mit Operationsverstärkern, die sich um einen symmetrischen Betriebspunkt lagern, sowie in Audio-Vorverstärkern mit kleinen Ausgangsspannungen. Auch zur Erzeugung von Referenzspannungen in Messverstärkern oder zur Ansteuerung von Komparatoren mit asymmetrischen Ein- und Ausgangsgrenzen ist die Umkehrung einer Versorgungsspannung üblich. Auf mobilen Messgeräten mit Batteriebetrieb ermöglicht das Modul die Nutzung von Standard-IC-Bausteinen, die ohne Dual-Supply nicht funktionieren.

Der Betrieb erfordert eine stabile Eingangsspannung zwischen 1,5 V und 10 V; unterhalb von 1,5 V oder über 10 V funktioniert die Umwandlung nicht. Bei längeren Stromzügen über 40 mA sinkt die Ausgangsspannung merklich ab. Das Modul benötigt einen 10-µF-Kondensator am Eingang und am Ausgang zur Stabilisierung; diese sind nicht im Lieferumfang enthalten und müssen separat beschafft werden.

Sicherheitshinweis

Das Modul ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke vorgesehen. Arbeiten an oder nahe der Elektroinstallation sind Elektrofachkräften vorbehalten; bei Unklarheiten zur Stromversorgung vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

enthalten und müssen separat beschafft werden.
