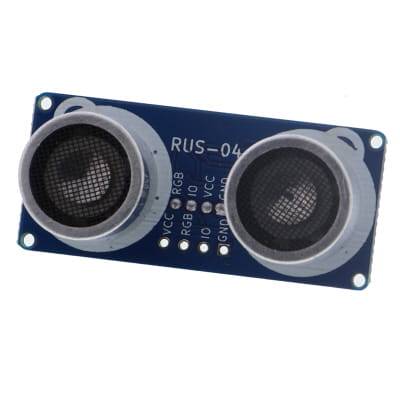

Ultrasonic sensor with RGB illumination - RUS-04 module

Produktübersicht

• Ultraschallsensor mit integrierter RGB-Beleuchtung zur Entfernungsmessung und visuellen Statusanzeige
• Messbereich von 2 bis 400 cm
• Messgenauigkeit plus/minus 2 cm bei Objekten in Normalposition
• Digitale Ausgabe per I2C-Bus, mehrere Module an einem Anschluss möglich
• Betriebsspannung 5 V, direkt mit Standard-Mikrocontroller-Boards kompatibel
• RGB-LEDs als optisches Feedback ohne Zusatzbeschaltung
• Zwei Ultraschallwandler in symmetrischer Anordnung für stabiles Messsignal

Produktbeschreibung

Der Sensor kombiniert Ultraschallmessung mit RGB-Beleuchtung in einem Modul. Er sendet Schallwellen aus und misst deren Laufzeit zur Entfernung bis zu 4 Metern zurück. Die integrierten LEDs zeigen Messergebnisse oder Betriebszustände farblich an, ohne dass zusätzliche Anzeigeelemente nötig sind.

Da der Sensor per I2C-Bus angebunden wird, lassen sich mehrere Module parallel an den gleichen Anschlüssen betreiben. Das spart Kontaktpins am Mikrocontroller. Die Messgenauigkeit von plus/minus 2 cm macht das Modul für Anwendungen geeignet, bei denen Näherungserkennung oder grobe Abstände ausreichen. Bei sehr präzisen Messaufgaben sind die Toleranzen zu beachten.

Einsatzbereiche liegen in der Hinderniserkennung für mobile Roboter, der Füllstandskontrolle in Behältern bis etwa 4 Meter Höhe und der berührungslosen Bewegungserkennung in automatisierten Projekten. Im Industrieprototypenbau kann das Modul als Näherungsschalter mit optischem Feedback dienen, etwa um die Reichweite eines Greifers anzuzeigen.

Für den Betrieb ist neben dem Sensor selbst ein Mikrocontroller-Board mit I2C-Unterstützung erforderlich. Die Stromversorgung erfolgt über die Betriebsspannung 5 V. Die symmetrische Anordnung der Ultraschallwandler reduziert Blind- und Totbereiche im unmittelbaren Nahfeld, der Sensor sollte aber nicht dichter als 2 cm vor Objekten arbeiten.

Sicherheitshinweis

Die Ultraschallfrequenzen können für manche Haushaltstiere störend wirken. Dieses Modul ist nicht für den Einbau in den Hausstromkreis bestimmt und ausschliesslich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke vorgesehen. Bei Unsicherheiten zur Stromversorgung oder Integration in bestehende Systeme ist vor der Inbetriebnahme eine Elektrofachkraft zu konsultieren.

Lieferumfang

• 1x Ultraschallsensor mit RGB Beleuchtung - Modul RUS-04
