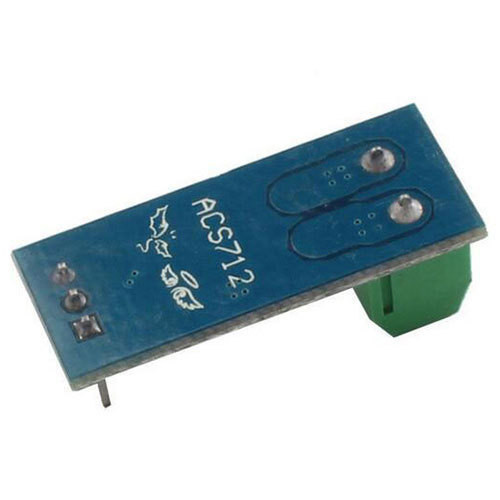

ACS712 - Current sensor, 30A

Produktübersicht

• Stromsensor mit Hall-Effekt für Wechsel- und Gleichstrom bis 30 A
• Messbereich -30 A bis +30 A, Ausgangsspannung 66 mV pro Ampere
• Versorgung 5 V, Ruhespannung 2,5 V, analoger Ausgang
• Steueranschluss über 3-Pin-Stiftleiste, Lastanschluss über Schraubklemme
• Galvanisch getrennt zwischen Messstromkreis und Auswerteelektronik
• Für Mikrocontroller-Boards mit analogem Eingang geeignet

Produktbeschreibung

Dieser Stromsensor nutzt den Hall-Effekt, um Wechsel- und Gleichströme berührungslos zu erfassen. Der gemessene Strom fließt durch einen integrierten Leiterpfad im Sensor, erzeugt dort ein Magnetfeld und wird in eine proportionale Ausgangsspannung umgewandelt. Die galvanische Trennung zwischen dem Messstromkreis und der Auswerteelektronik ermöglicht sichere Messungen ohne elektrische Verbindung zur Last.

Ohne Stromfluss gibt der Ausgang 2,5 V ab (bei 5-V-Versorgung). Mit jedem Ampere, das durch das Modul fließt, ändert sich die Spannung um 66 mV, je nach Stromrichtung nach oben oder unten. Aus dieser Abweichung lässt sich die Stromstärke berechnen, indem man einen Analog-Digital-Wandler im Mikrocontroller nutzt.

Bei der Motorsteuerung zeigt der Sensor sofort, wie viel Strom der Motor zieht, was für die Überlastüberwachung oder adaptive Regelung verwendet werden kann. Ebenso wird die Detektion von Fehlerströmen möglich, um Schutzschaltungen auszulösen.

Das Modul wird mit einer 3-Pin-Stiftleiste ans Steuerungsboard angeschlossen. Der zu messende Stromkreis wird über die 2-polige Schraubklemme durchgeschleift. Ein Mikrocontroller mit Analog-Eingang ist erforderlich, um die Spannungsänderungen auszuwerten.

Sicherheitshinweis

Das Modul ist nicht für den Anschluss an die Hauselektroinstallation bestimmt. Es dient ausschließlich zum Aufbau von Prototypen sowie zu Test- und Entwicklungszwecken. Arbeiten an oder nahe der Elektroinstallation sind Elektrofachkräften vorbehalten; bei Unklarheiten vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1x ACS712 - Stromstärkesensor, 30A
