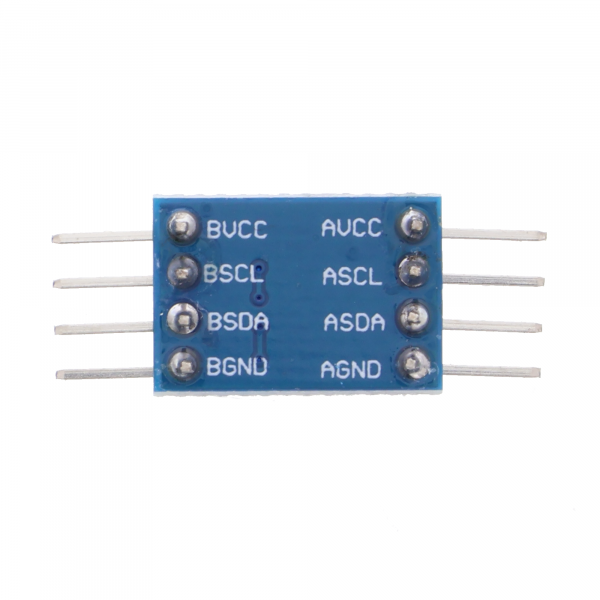

2 channel I2C level converter - 3-5V

Produktübersicht

• Bidirektionaler Pegelwandler für zwei I2C-Kanäle zwischen 3,3 V und 5 V Logikpegeln
• Wandelt Spannungspegel in beiden Richtungen um
• Erhält Datenraten und Signalintegrität auf dem I2C-Bus
• Geringere Stromaufnahme durch passive Schaltung
• Breite Kompatibilität mit gängigen Mikrocontroller-Boards und Sensoren

Produktbeschreibung

Ein bidirektionaler Pegelwandler überbrückt die Spannungsunterschiede zwischen 3,3-V- und 5-V-Logikkreisen auf dem I2C-Bus. Das Modul ermöglicht es, 3,3-V-Boards wie moderne Mikrocontroller mit 5-V-Sensoren und -Modulen zu verbinden, ohne dass die anfälligen Eingänge beschädigt werden.

Der Pegelwandler arbeitet ohne externe Stromquelle und nutzt die Pullup-Widerstände des I2C-Bus als Stromquelle. Die passive Schaltung setzt für jeden der beiden Kanäle kleine Feldeffekttransistoren ein, die den Datenstrom auf die jeweils niedrigere Spannung begrenzen. Dadurch erhalten die Signale ihre Form auch bei höheren Datenraten, typischerweise bis 400 kbit/s.

Der Wandler findet häufig Anwendung, wenn Entwicklungsboards wie Arduino-kompatible Mikrocontroller mit älteren 5-V-Sensoren, Echtzeituhr-Modulen oder Speicherbausteinen kommunizieren müssen. Auch beim Aufbau von verteilten Messaufbauten mit verschiedenen Versorgungsspannungen spart das Modul die separate Beschaffung und Anpassung jedes Sensors.

Für den Einsatz erforderlich sind die Pullup-Widerstände am I2C-Bus auf der 5-V-Seite, üblicherweise 4,7 kΩ. Das Modul selbst braucht keine zusätzliche Stromversorgung, setzt aber voraus, dass beide Spannungsreferenzen am Betriebspunkt anliegen.

Sicherheitshinweis

Dieses Modul ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt. Es ist nicht für den Einbau in den Hausstromkreis konzipiert. Bei Fragen zur korrekten Verschaltung oder Inbetriebnahme ist vor dem Anschließen eine Elektrofachkraft zu konsultieren.

Lieferumfang

• 1x bidirektionaler 2-Kanal-I2C-Pegelwandler 3,3 V ↔ 5 V
