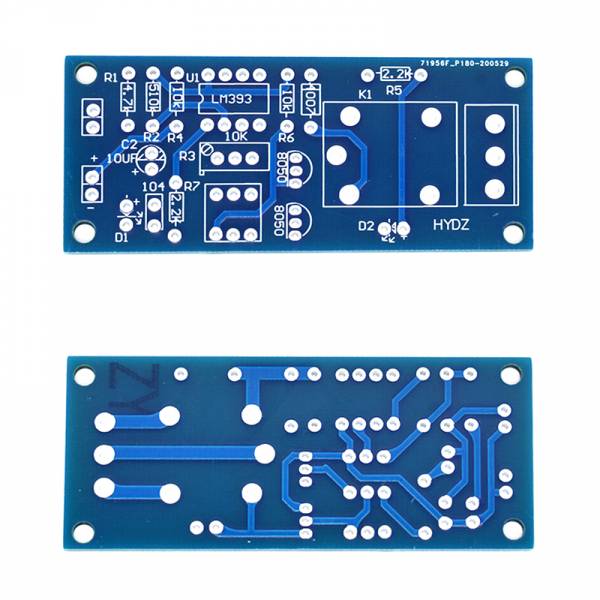

Soldering exercise Light-dependent circuit, 5V relay

Produktübersicht

• Lötübung zum Aufbau einer lichtabhängigen Schaltung mit Relais
• Spannungsversorgung 5 V
• Lichtdetektion über Fotowiderstände
• Schaltet Relais bei definierten Lichtschwellen
• Schaltlogik mit diskreten Komponenten aufgebaut
• Gelötet auf Streifenrasterplatine

Produktbeschreibung

Diese Lötübung vermittelt den Aufbau einer lichtabhängigen Schaltung mit 5-V-Relaisansteuerung. Das Projekt verbindet Grundlagen der Sensortechnik, analoger Signalverarbeitung und elektromagnetischer Schalter in einem funktionierenden Gesamtsystem. Fototransistoren oder Fotowiderstände erfassen Änderungen der Umgebungshelligkeit und steuern über diskrete Bauelemente wie Transistoren und Komparatoren das Relais an, wenn die Helligkeit einen eingestellten Schwellenwert über- oder unterschreitet.

Die Schaltung nutzt die lichtsensitive Eigenschaft von Halbleiterkomponenten, um analoge Messwerte in digitale Schaltsignale umzuwandeln. Durch das Löten und Verdrahten aller Komponenten auf der Streifenrasterplatine lernt man nicht nur Handgriffe und Sicherheit beim Löten, sondern auch die Funktionsweise analoger Schaltungen unmittelbar praktisch verstehen. Der Lerneffekt erhöht sich durch die Nachvollziehbarkeit jedes einzelnen Bauelements im aufgebauten Schaltbild.

Typische Einsatzbereiche sind die Automatisierung von Beleuchtung in abhängig von Tageslichtverhältnissen, die Dämmerungssteuerung für Außenleuchten oder die Aktivierung von Geräten ab einer bestimmten Helligkeitsschwelle. Auch als Bewegungsmelder-Ergänzung oder zur Regelung von Gewächshausbedingungen findet die Schaltlogik Anwendung. Im Unterricht dient die Übung als Einstieg in die Sensorik und das Verständnis von Regelkreisen.

Das Projekt erfordert grundlegende Lötfertigkeit und einen Lötkolben mit Zubehör. Ein Multimeter ist nützlich zur Überprüfung der Kontakte und zur Justage der Lichtschwelle mittels Trimmpotentiometer. Alle notwendigen Komponenten sind bereits zusammengestellt, weitere Beschaffungen sind nicht erforderlich.

Sicherheitshinweis

Lötarbeiten erfordern sorgfältige Handhabung des heißen Lötkolbens und ausreichende Belüftung gegen Lötrauche. Dieses Projekt ist ausschließlich zum Aufbau von Prototypen sowie zu Test- und Entwicklungszwecken bestimmt und nicht für den Einbau in den Hausstromkreis geeignet. Bei unsicherer Schaltweiterführung oder vor dem Betrieb an fremden Stromkreisen ist eine Elektrofachkraft zu konsultieren.
