Digital stereo audio amplifier 12V (YDA138-E) 8W - 12W

Produktübersicht

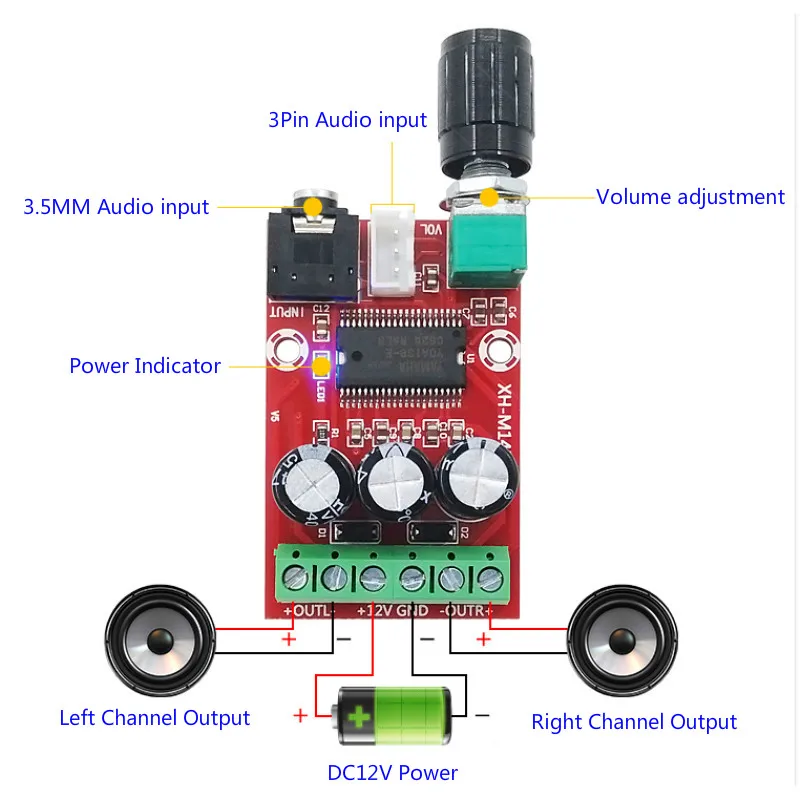

• Digitaler Stereo-Audioverstärker für 12-V-Versorgung
• Ausgangsleistung 2 * 4 W an 4 Ω oder 2 * 2 W an 8 Ω
• Integrierter YDA138-Verstärker-IC
• Eingangsempfindlichkeit 180 mV für Vollaussteuerung
• Kopfhörer- und Lautsprecherausgänge
• Minimale Bestückung, platzsparend

Produktbeschreibung

Dieser Audioverstärker mit dem Chip YDA138 gibt Musiksignale in Stereo über zwei Kanäle aus und wird direkt an eine 12-V-Stromversorgung angeschlossen. Die maximale Ausgangsleistung liegt je nach angeschlossener Impedanz zwischen 2 und 4 Watt pro Kanal, reicht also für mittelgroße Lautsprecher oder Kopfhörer, nicht aber für hochwertige HiFi-Anwendungen.

Das Eingangsignal kann wahlweise von Line-Level-Quellen (Audiomodule, Musikabspielgeräte) oder von Audio-Codec-Ausgängen stammen. Eine Eingangsempfindlichkeit von 180 mV führt zur maximalen Auslastung. Eine zusätzliche Verzerrungsbegrenzung entfällt, wenn die Eingangsspannung kalibriert ist. Die minimal bestückte Platine benötigt wenig Platz und Stromversorgung.

Geeignet ist der Verstärker für tragbare Audio-Projekte, Robotik-Kits mit Soundausgabe, Benachrichtigungstöne in eingebetteten Systemen oder kompakte Musikboxen. Ein portables Projekt wie ein tragbarer Musikplayer benötigt dann nur die Stromversorgung mit 12 V über eine Batterie oder ein kleines Netzteil.

Für den Betrieb wird eine 12-V-Gleichspannungsquelle mit ausreichender Stromstärke benötigt. Die Ausgangsimpedanz der angeschlossenen Audioquelle sollte niedrig sein, damit volle Aussteuerung erreicht wird. Eine Entkopplung durch Kondensatoren auf der Ausgangseite verhindert Gleichspannungsanteile auf den Lautsprechern.

Sicherheitshinweis

Der Verstärker ist nicht für die Anbindung an den Hausstromkreis oder Netzspannung bestimmt. Dieses Modul dient ausschließlich zu Prototyping-, Test- und Entwicklungszwecken. Arbeiten an oder in der Nähe der Elektroinstallation erfordern eine Elektrofachkraft; wenden Sie sich bei Fragen zur sicheren Stromversorgung vor Inbetriebnahme an eine Elektrofachkraft.

Lieferumfang

1x Digitaler Stereo-Audioverstärker 12V (YDA138-E)
