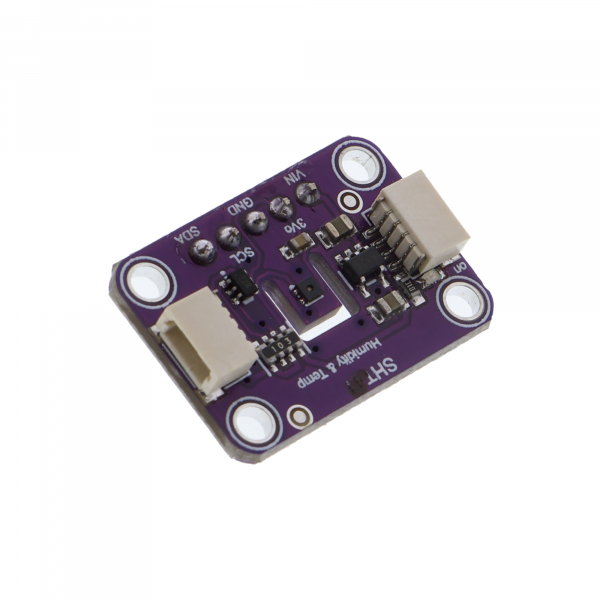

SHT45 Temperature and humidity sensor with QWIIC connection

Produktübersicht

• Digitaler Temperatursensor und Luftfeuchtemesser mit I2C-Anschluss
• Messbereich Temperatur, -40 °C bis +125 °C
• Messbereich Luftfeuchte, 0 bis 100 %
• Genauigkeit ±1,5 % relative Feuchte, ±0,2 °C Temperatur
• Betriebsspannung 2,4 bis 5,5 V
• Baugröße 4 * 4 mm mit oberflächenmontierter Ausführung

Produktbeschreibung

Dieser Temperatur- und Luftfeuchtigkeitssensor ermöglicht die gleichzeitige Erfassung beider Messwerte über einen einzigen I2C-Bus. Das ermöglicht die direkte Integration in Schaltungen mit mehreren Sensoren, ohne dabei zusätzliche Anschlüsse zu belegen. Der Sensor nutzt kapazitive Messelemente und liefert digital kalibrierte Werte, sodass eine nachträgliche Kalibrierung entfällt.

Die Betriebsspannung von 2,4 bis 5,5 V erlaubt sowohl den Anschluss an 3,3-V-Boards als auch an 5-V-Controllerboards. Wechselspannungen oder besondere Spannungswandler sind nicht erforderlich. Die hohe Genauigkeit von ±1,5 % bei der Feuchte und ±0,2 °C bei der Temperatur ermöglicht zuverlässige Messungen in den meisten Anwendungsfällen ohne zusätzliche Fehlerkorrektur.

Der Sensor eignet sich für Umgebungsüberwachung in Räumen, Messboxen oder Wetterstationen bis zu einer Größe von etwa 5 * 5 Metern. Auch in Lagerverwaltung, wo die Kontrolle von Temperatur und Feuchte entscheidend ist, oder in automatisierten Gewächshäusern findet der Sensor Anwendung. Durch die geringe Baugröße lässt er sich in beengte Räume integrieren.

Für den Betrieb werden ein Mikrocontroller oder ein Einplatinencomputer mit I2C-Schnittstelle sowie die entsprechenden Software-Bibliotheken zur Datenauswertung benötigt. Die Stromversorgung wird von der Betriebsschaltung bereitgestellt; ein separates Netzteil ist nicht erforderlich, wenn der Sensor direkt vom Controllerboard gespeist wird.

Sicherheitshinweis

Der Sensor darf nicht in den Hausstromkreis integriert werden. Er ist ausschließlich zur Verwendung in Prototypen sowie Test- und Entwicklungsprojekten vorgesehen. Arbeiten an oder in unmittelbarer Nähe der Elektroinstallation dürfen nur durch Elektrofachkräfte durchgeführt werden; bei Fragen zur korrekten Anwendung ist vor der Inbetriebnahme eine Elektrofachkraft zu konsultieren.

Lieferumfang

• 1* SHT45 Temperatur- und Luftfeuchtigkeitssensor mit QWIIC-Anschluss
