Funduino SPS-Koppler – Siemens SPS und andere 24V Systeme sicher mit dem DOBOT Magician verbinden
Der Funduino SPS-Koppler ermöglicht eine zuverlässige und galvanisch getrennte Kopplung zwischen einer Siemens SPS mit 24-V-Logik und dem DOBOT Magician über dessen GP2-Port oder andere verfügbare Parts.
Das Modul wurde speziell dafür entwickelt, industrielle SPS-Signale sicher und ohne Risiko für den Roboter mit der 3,3-V-I/O-Logik des DOBOT zu verbinden.
Sichere Spannungsanpassung in beide Richtungen
Da der DOBOT Magician keine 24-V-Signale verträgt, integriert der Funduino SPS-Koppler zwei galvanisch getrennte Optokoppler/Level-Converter:
24 V → 3,3 V (4-Kanal)
SPS-Ausgänge können gefahrlos auf einen digitalen Eingang des Roboters geführt werden (z. B. Start-Signal).
3,3 V → 24 V (4-Kanal)
Der Roboter kann Status- oder Fertig-Signale sicher an die SPS zurückmelden.
So wird eine robuste bidirektionale Kommunikation zwischen SPS und Roboter möglich – ohne direkte elektrische Verbindung und ohne Gefahr von Überspannungsschäden
Entwickelt für Ausbildung, Labor und Industrie-Training
Der SPS-Koppler eignet sich ideal für:
- Schulungen & Unterricht (SPS-Grundlagen, Robotik-Integration)
- Technik-Labore & Hochschulen
- Industrienahe Trainingsaufbauten
- Didaktische Demonstrationen von Handshake-Protokollen
- Typische Anwendungen sind Start-/Fertig-Signale, einfache Ablaufsteuerungen oder das Erlernen von PLC-Roboter-Handshakes (Start → Aktion → Rückmeldung)
Einfache Integration am GP2-Port
Der Funduino SPS-Koppler ist auf die vom Hersteller empfohlene Nutzung der EIO14 / EIO15-Pins am GP2-Port des DOBOT Magician ausgelegt.
Ein vorkonfektionierter 4-poliger GP2-Stecker erleichtert den Anschluss und reduziert Verdrahtungsfehler.
Darüber hinaus sind jedoch alle Kanäle der Optokoppler verfügbar. Insgesamt 8 Kanäle.
Highlights auf einen Blick
- Sichere 24 V ↔ 3,3 V Pegelanpassung
- Galvanische Trennung zum Schutz von SPS und Roboter
- Bidirektionale Kommunikation (SPS → Roboter ↔ SPS)
- Optimal für Siemens SPS (z. B. S7-1200)
- Passend für DOBOT Magician (GP2-Port)
- Ideal für Ausbildung, Schulung und Demonstration
- Praxisnah erprobt mit Beispiel-Handshake

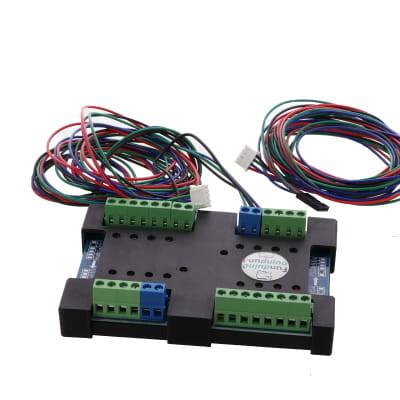

Lieferumfang
1x Optokoppler-Modul 24 V → 3,3 V (4-Kanal)
1x Optokoppler-Modul 3,3 V → 24 V (4-Kanal)
1x Passendes Gehäuse
2x Passender JST-Stecker für den Dobot Magician
1x Anleitung mit Beispielprogramm für den Dobot Magician
Es handelt sich um einen Baustaz. Die Verkabelung muss entsprechend der Anleitung selbst vorgenommen werden.
