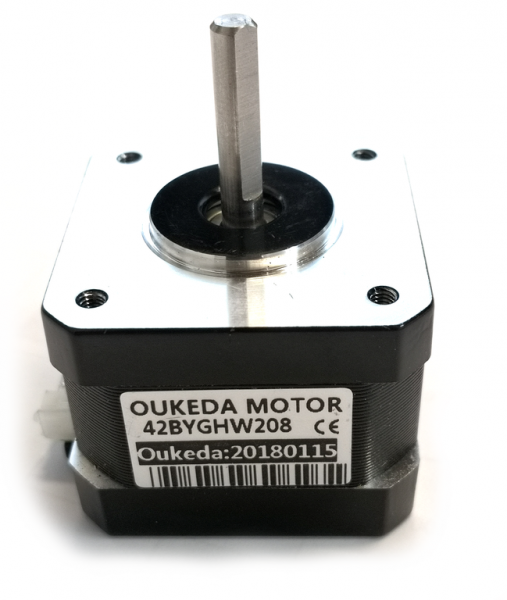

Motore passo-passo NEMA17 con cavo di alimentazione

Produktübersicht

• Schrittmotor im NEMA17-Standard mit vierdrahtiger Zuleitung
• Traegt Drehmomente bis 0,4 Nm, Betriebsspannung 12 V
• Zwei Spulenwicklungen mit je 1,5 A Nennstrom
• Schrittwinkel 1,8 Grad pro Impuls
• Zuleitung mit Stecker für direkte Anschlussfertigkeit

Produktbeschreibung

Der NEMA17 Schrittmotor bietet präzise Positionierungen in Anwendungen, bei denen weder Sensoren noch Regelschleifen erforderlich sind. Der Motor dreht sich in definierten Schritten von 1,8 Grad, wodurch sich aus der gewünschten Position einfach die notwendige Impulsanzahl errechnet. Mit einem Drehmoment von 0,4 Nm und einer Betriebsspannung von 12 V eignet sich das Gerät für leichte bis mittelschwere Lasten im Prototypenaufbau.

Die Ansteuerung erfolgt über einen Schrittmotor-Treiber, der die vier Anschlüsse mit zeitlich gesteuerten Signalfolgen versorgt und damit die beiden Spulenwicklungen gezielt erregt. Der Treiber selbst benötigt neben der 12-V-Versorgung für den Motor einen separaten Logik-Eingang, etwa von einem Mikrocontroller-Board, um Richtung und Schrittfrequenz zu steuern.

Typische Einsatzszenarien umfassen XY-Plotter, bei denen zwei Motoren die Achsen positionieren, Drehteile in Messinstrumenten oder Kalibriergeräten, einfache Robotik-Projekte mit linearen Bewegungsachsen sowie automatisierte Prüfvorrichtungen im Laboralltag. Für Schnellbewegungen über 1000 Schritte pro Sekunde sollte das Drehmoment durch Belastungstests überprüft werden, da die Haltekraft bei höheren Frequenzen abnimmt.

Ein passender Schrittmotor-Treiber, ein Stromversorgungsgerät mit mindestens 12 V und ausreichender Stromkapazität sowie ein Mikrocontroller-Board mit digitalen Ausgängen sind notwendig. Mechanische Halterungen und Kupplungen zum Anschluss an Last oder Achse sind nicht im Lieferumfang enthalten.

Sicherheitshinweis

Der Motor darf nicht unmittelbar an den Hausstromanschluss oder ein Stromnetz angeschlossen werden und ist ausschliesslich für Prototypenaufbau, Tests und Entwicklungszwecke bestimmt. Achten Sie auf die korrekte Spulen-Zuweisung nach dem Schaltplan des verwendeten Treibers, eine falsche Verdrahtung führt zu Bewegungsausfällen oder Beschädigungen. Bei Unsicherheiten zur Betriebsspannung, zum Schrittmotor-Treiber oder zu Sicherheitsaspekten bitte vor dem Betrieb eine Elektrofachkraft konsultieren.

Lieferumfang

enthalten.
