JGA25-370 Encoder Getriebemotor Kit 12V 12RPM mit Rad

Übersicht:

• Motor: JGA25-370
• Spannung: 12 V DC
• Leerlaufdrehzahl (U/min): 12 RPM, Drehzahl: 9 RPM
• Leerlaufstrom: 0,07 A, Strom: 0,3 A
• Drehmoment: 9,7 kg/cm (bei Spannungszufuhr)
• Wellendurchmesser: 4 mm (3,45 mm)
• Reifendurchmesser: ca. 67 mm
• Motorgewicht: 91 g
• Größe L (siehe Zeichnung): 27 mm

Encoder-Verbindung

• Roter Draht – positive Stromversorgung des Motors (+). Wenn die Polarität (Plus/Minus) vertauscht wird, ändert sich die Drehrichtung des Motors.
• Weißer Draht – negative Stromversorgung des Motors (-). Auch hier ändert sich die Drehrichtung, wenn die Polarität vertauscht wird.
• Gelber Draht – Signalrückmeldung A (11 Pulse pro Umdrehung)
• Grüner Draht – Signalrückmeldung B (11 Pulse pro Umdrehung)
• Blauer Draht – positive Stromversorgung des Encoders (+), Spannung zwischen 3,3 und 5 V. Hier muss unbedingt die korrekte Polarität beachtet werden.
• Schwarzer Draht – negative Stromversorgung des Encoders (-)
• Ausgangssignal: Rechteckwelle (Standard)
• Stromversorgung für den Encoder: 3,3 V-5V
• Arbeitstemperaturbereich: - 40 ℃ - 120 ℃

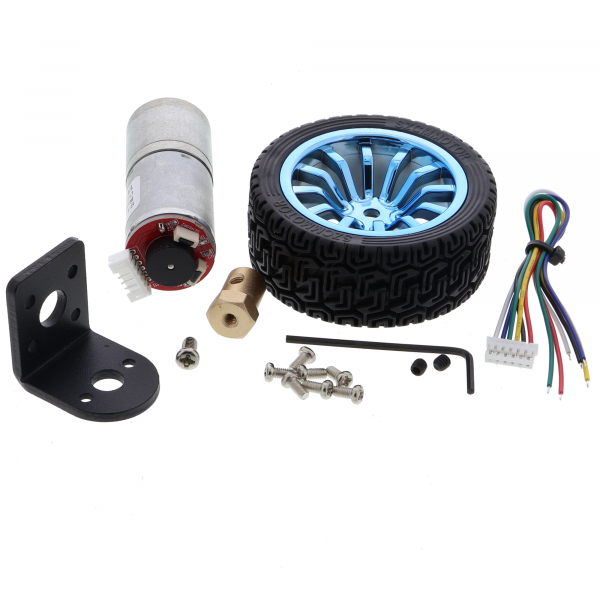

Lieferumfang:

• 1x JGA25-370 Encoder-Getriebemotor-Kit 12V 12RPM, bestehend aus
• 1x Encoder Motor
• 1 x Rad
• 1 x Halterung
• 1x Kupplung
• Installationsschrauben
