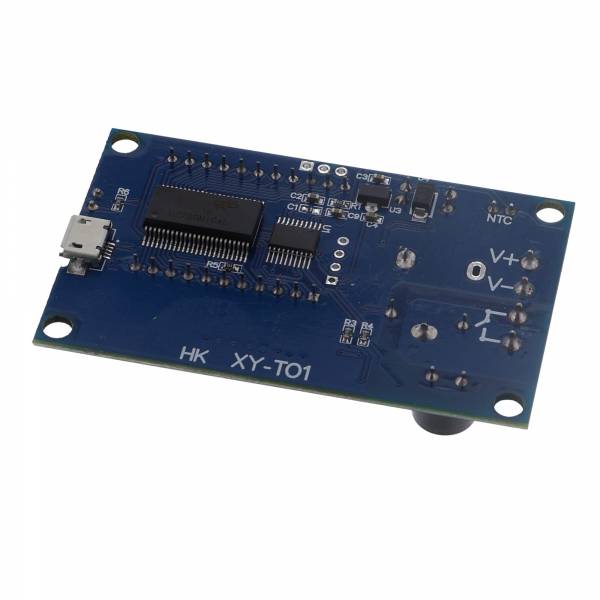

Modulo di controllo della temperatura con display digitale ad alta precisione
Panoramica:
- Numero di modello: XY-T01
- Applicazione: Raffreddamento, riscaldamento
- Campo di misura della temperatura: da -50℃ a 110℃
- Accuratezza di misurazione: +/- 0,1℃
- Tensione di alimentazione: 6.0 - 30 V DC
- Ingresso di misura: NTC10K
- Frequenza di aggiornamento: 0,5 secondi
- Tipo di sonda: Sonda impermeabile con lunghezza di 0,5 metri
- Tipo di uscita: uscita a relè da 10 A
- Dimensioni: 68*42*15 mm
|
Comando |
Descrizione: startTempo |
|
startTempo |
Avvia il rapporto di temperatura |
|
stop |
Interrompe il rapporto sulla temperatura |
|
leggi |
Leggi l'impostazione dei parametri |
|
acceso |
Attivazione del relè |
|
spento |
Disattivazione del relè |
|
ImpostaT:XXX |
Imposta la temperatura -50 ~ -01 00.0~99.9 100~110 |
|
BackT:XX.X |
Imposta la temperatura del gioco (00.0~30.0) |
|
OFE:XX.X |
Calibrazione della temperatura (-10.0~10.0) |
|
ALA:XX.X |
Temperatura di allarme (-50.0 ~ 110.0) |
|
OPH:XXXX |
Ritardo di avvio (0 ~ 9999 minuti) |
Modalità:
1. Modalità di riscaldamento "H":
Quando la temperatura è ≤ SetT - BackT ; i riscaldatori iniziano a funzionare;
Se la temperatura è ≥ SetT , il relè si spegne e il sistema di riscaldamento smette di funzionare.
2. Modalità di raffreddamento "C":
Quando la temperatura è ≥ SetT + BackT ; le unità di raffreddamento entrano in funzione;
Se la temperatura è ≤ SetT ; l'unità di raffreddamento smette di funzionare;
3. Allarme di alta temperatura "ALA":
Quando la temperatura è ≥ alla temperatura di allarme, il sistema apre l'allarme sonoro e luminoso e scollega il relè. Ogni pulsante interrompe l'allarme sonoro e luminoso.
4. Ritardo di avvio "OPH":
Al termine di un normale lavoro di riscaldamento o raffreddamento, il sistema si avvia al tempo T e solo dopo T≥OPH può eseguire il ciclo successivo di riscaldamento o raffreddamento;
5. Funzione di correzione della temperatura OFE (-10,0 ~ 10,0°):
Il sistema lavorerà a lungo e potrebbe avere delle deviazioni che possono essere corrette con questa funzione: Temperatura = misurata + calibrazione;
6. Lettura/impostazione remota dei parametri:
I parametri come la correzione della temperatura possono essere impostati tramite UART.
7. Rapporto di temperatura in tempo reale:
Quando la funzione di report della temperatura è abilitata, il prodotto viene trasmesso dall'UART al terminale a intervalli di 1 secondo, il che facilita la raccolta dei dati;
8. Attivazione del relè (attivazione predefinita):
Quando il relè è disattivato, il relè rimane scollegato..;
9. Ripristino delle impostazioni di fabbrica:
Premi contemporaneamente il pulsante STOP, imposta il pulsante per più di 3 secondi e ripristina le impostazioni di fabbrica.
Impostazione della modalità di lavoro/di riproduzione della temperatura:
1. Nell'interfaccia utente in funzione, premi brevemente il pulsante SET per accedere all'interfaccia di impostazione rapida.
2. Dopo aver richiamato l'interfaccia di impostazione rapida, modifica i parametri.
3. Usa il tasto SU-GIÙ per modificare il valore del parametro e supporta la pressione breve/lunga.
4. Premi a lungo SET per impostare più di 3S o 6S in modo continuo senza premere il pulsante, per uscire rapidamente dall'interfaccia e salvare i parametri.
Temperatura di allarme/ritardo di avvio/correzione della temperatura:
1. Nell'interfaccia utente, premi SET per più di 3 secondi e inserisci i parametri per impostare l'interfaccia.
2. Inserisci il parametro per l'impostazione dell'interfaccia e premi brevemente il tasto SET per modificare le impostazioni del parametro.
3. Usa il tasto SU-GIÙ per modificare il valore del parametro e supporta la pressione breve/lunga.
4. Premi SET per 3 secondi o continuamente per 6 secondi senza premere il pulsante, esci dall'interfaccia di impostazione dei parametri e salva i parametri.
2. Inserisci il parametro per l'impostazione dell'interfaccia e premi brevemente il tasto SET per modificare le impostazioni del parametro.
3. Usa il tasto SU-GIÙ per modificare il valore del parametro e supporta la pressione breve/lunga.
4. Premi SET per 3 secondi o continuamente per 6 secondi senza premere il pulsante, esci dall'interfaccia di impostazione dei parametri e salva i parametri.
Per attivare l'allarme di alta temperatura (disattivato per impostazione predefinita):
Entra nell'interfaccia di impostazione dei parametri, passa al parametro di allarme ALA, attiva o disattiva la funzione di allarme di alta temperatura premendo brevemente il pulsante STOP. Quando la funzione di allarme per le alte temperature è chiusa, ALA visualizzerà "----" come promemoria;
Per attivare il ritardo di avvio (default 0ff):
Entra nell'interfaccia di impostazione dei parametri, passa al parametro di allarme OPH, attiva o disattiva la funzione di allarme di alta temperatura premendo brevemente il pulsante STOP. Quando la funzione di allarme per le alte temperature è chiusa, OPH visualizzerà "----" come promemoria;
Contenuto della fornitura:
- 1x XY-T01 - Termostato digitale
