HiFi Bluetooth Audio Verstärkermodul TPA3116, DC 12-24V, 2x50W+100W

Produktübersicht

• Digitales Verstaerkermodul fuer Bluetooth-Audio mit dem IC TPA3116
• Verstaerkungsleistung 2 * 50 W an 4 Ohm, 2 * 100 W an 2 Ohm
• Bluetooth 5.0 mit aptX-Unterstuetzung fuer stabile Funkkopplung
• Stromversorgung 24 V DC, auf diese Betriebsspannung begrenzt
• Ein- und Ausgaenge auf Loetpads, ohne Stecker geliefert
• Kompakte Baugruppe fuer Eigenbau-Audiogeraete und Reparaturen

Produktbeschreibung

Dieses Verstaerkermodul mit dem TPA3116-Chip ist eine Bauelement-Loesung fuer drahtlose Audioverstaerkung. Es empoefaengt Audiosignale per Bluetooth 5.0 und treibt damit direkt Lautsprecher bis zur Nenuleistung an, ohne dass zusaetzliche Audiovorstufen noetig waeren.

Der Verstaerker arbeitet mit 24 V Gleichspannung und liefert an Lasten von 4 Ohm bis zu 100 W kombinierte Leistung (je 50 W pro Kanal) oder an 2 Ohm bis zu 200 W (je 100 W pro Kanal). Die Betriebsspannung ist auf diesen Wert festgelegt, eine Umstellung auf andere Spannungen ist nicht vorgesehen. Kopplung zu Bluetooth-Quellen erfolgt ueber das aptX-Codec-Standard, das fuer niedrige Latenzen in der Funkuebertragung konzipiert ist.

Typische Anwendungen sind der Selbstbau von tragbaren oder stationaeren Bluetooth-Lautsprechern, das Nachruestsystem an passiven Lautsprechersaeulen oder die Reparatur und Modernisierung aelterer Audiogeraete durch Bluetooth-Anbindung. Der kompakte Aufbau paßt in kleine Gehaeusetypen. Ein Anwendungsszenario waere eine DIY-Partybox mit zwei oder mehr dieser Module fuer Mehrkanal-Betrieb in einer benutzerdefinierten Holzbox.

Da das Modul ohne Stecker ausgeliefert wird, muessen alle Anschluesse (Stromversorgung, Lautsprecher, optional Audio-Eingang) geloetet werden. Eine 24-V-Stromversorgung mit ausreichender Stromstaerke fuer die angestrebte Leistung ist separat zu beschaffen. An einem Board ohne Netzteil wird meist ein Labornetzteil oder eine industrial-grade Stromversorgung eingesetzt.

Sicherheitshinweis

Das Modul ist nicht fuer den Einbau in die Hauselektrik bestimmt und dient ausschließlich dem Aufbau von Prototypen sowie Test- und Entwicklungszwecken. Die 24-V-Stromversorgung muss mit ausreichend dimensioniertem Schutz (Sicherung oder Schutzschalter) ausgefuehrt werden, um bei Stoerungen das Modul vor Beschaedigung zu schützen. Bei Unklarheiten zu Stromversorgung oder Lautsprecher-Anpassung ist eine Elektrofachkraft zu konsultieren.

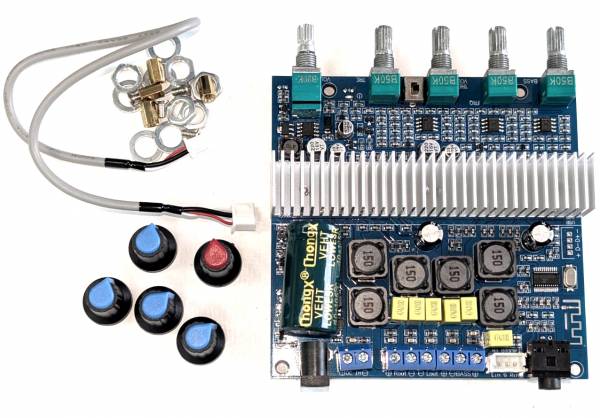

Lieferumfang

• 1x TPA3116 3-Kanal-Audioverstärker-Platine
• 1x 3-poliges Kabel
• 5 x Potenziometer-Kappe
• 1x Set Schrauben
