ESP32 2,8 Zoll Smart Display V3 WiFi & Bluetooth, USB-C, ST7789, Arduino & LVGL

Kompaktes ESP32 Smart Display mit 2,8 Zoll TFT-Touchscreen, WiFi, Bluetooth, USB-C Anschluss und ST7789 Displaytreiber. Ideal für IoT-Dashboards, Steuerpanels, Messwertanzeigen, Smart-Home-Projekte und Arduino- oder LVGL-Anwendungen.

Version V3

ESP32 Smart Display für IoT, Steuerung und Visualisierung

Dieses ESP32 Entwicklungsboard kombiniert einen leistungsfähigen ESP32 Mikrocontroller mit einem 2,8 Zoll TFT-Touchdisplay in einem kompakten Modul. Das Board eignet sich ideal für Projekte, bei denen Messwerte, Statusanzeigen, Menüs oder Steueroberflächen direkt auf einem Display dargestellt werden sollen. Durch die integrierte WiFi- und Bluetooth-Funktion ist das Modul besonders interessant für IoT-Anwendungen, Smart-Home-Projekte, drahtlose Steuerungen und eigene Bedienpanels.

Das Board ist auch unter der Bezeichnung „Cheap Yellow Display“ bekannt und wird häufig für Arduino-, ESP32- und LVGL-Projekte eingesetzt. Es bietet eine praktische Grundlage, um grafische Benutzeroberflächen, Sensordatenanzeigen, WLAN-basierte Steuerungen oder kleine Touchscreen-Anwendungen umzusetzen.

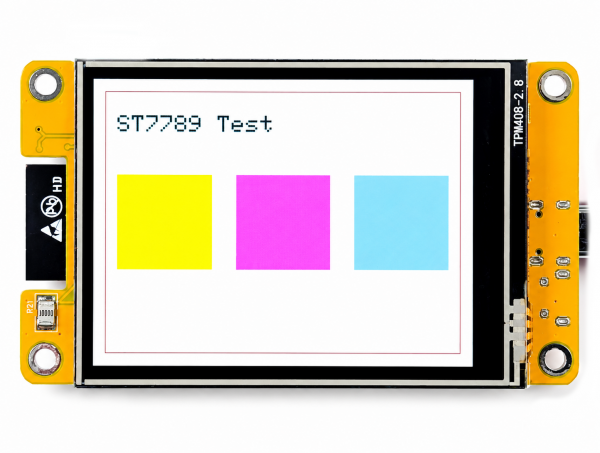

2,8 Zoll TFT-Touchdisplay mit ST7789 Treiber

Das integrierte 2,8 Zoll TFT-Display bietet eine Auflösung von 240 x 320 Pixeln und ermöglicht eine klare Darstellung von Texten, Symbolen, Messwerten und grafischen Oberflächen. Der aktuelle Artikel wurde praktisch mit der TFT_eSPI Library getestet und konnte mit dem ST7789 Displaytreiber sauber angesteuert werden.

Damit eignet sich das Board besonders für Projekte mit grafischer Oberfläche, beispielsweise Temperaturanzeigen, WLAN-Statusmonitore, Sensordashboards, einfache Touch-Menüs oder kleine Bedienoberflächen für Mikrocontroller-Projekte.

ESP32 mit WiFi und Bluetooth

Der integrierte ESP32 Mikrocontroller bietet eine hohe Rechenleistung für kompakte Embedded-Projekte. Durch den Dual-Core-Prozessor mit bis zu 240 MHz lassen sich Displayausgabe, Sensorverarbeitung und drahtlose Kommunikation in einem einzigen Projekt kombinieren. Die integrierte WLAN- und Bluetooth-Funktion ermöglicht die Verbindung mit Netzwerken, Smartphones, Webservern, MQTT-Systemen oder anderen Mikrocontroller-Plattformen.

Ideal für Arduino und LVGL

Das Board kann mit der Arduino IDE programmiert werden und ist auch für Projekte mit LVGL geeignet. Damit lassen sich grafische Benutzeroberflächen deutlich komfortabler erstellen als mit einfachen Textanzeigen. Über Bibliotheken wie TFT_eSPI können Displayausgabe, Farben, Formen, Texte und grafische Elemente flexibel umgesetzt werden.

Für einfache Arduino-Projekte kann das Board als eigenständiges Smart Display genutzt werden. Fortgeschrittene Anwender können mit LVGL komplexere Benutzeroberflächen, Menüs, Buttons und Visualisierungen realisieren.

Typische Einsatzbereiche

• IoT-Dashboards für Sensorwerte und Statusanzeigen
• Smart-Home-Steuerungen und WLAN-Bedienpanels
• Touchscreen-Menüs für ESP32-Projekte
• Messwertanzeigen für Temperatur, Luftfeuchtigkeit, Licht oder Stromverbrauch
• MQTT-, Webserver- und Netzwerkprojekte
• Arduino- und LVGL-Lernprojekte
• Kompakte Steueroberflächen für Maker-Projekte
• Prototypen für Bediengeräte und kleine HMI-Anwendungen
• Praktischer USB-C Anschluss

Der aktuelle Artikel verfügt über eine USB-C Buchse. Darüber kann das Board programmiert und mit Spannung versorgt werden. Die USB-C Schnittstelle erleichtert den Anschluss im Vergleich zu älteren Varianten mit Micro-USB und macht das Board komfortabel für Entwicklung, Tests und wiederholtes Programmieren.

Für Maker, Bildung und Prototyping

Durch die Kombination aus ESP32, Touchdisplay, Funkverbindung und kompakter Bauform eignet sich das Smart Display sehr gut für Maker, Bildungseinrichtungen und Prototyping. Es bietet einen schnellen Einstieg in grafische Mikrocontroller-Projekte und ermöglicht anschauliche Anwendungen, bei denen Programmierung, Elektronik und Benutzeroberflächen miteinander verbunden werden.

Hinweis zur Softwarekonfiguration

Für die Verwendung mit der Arduino IDE kann als Boardprofil in der Regel „ESP32 Dev Module“ genutzt werden. Für die Displayansteuerung mit TFT_eSPI wurde der aktuelle Artikel erfolgreich mit dem ST7789 Treiber getestet.

Beispielhafte TFT_eSPI Treiberauswahl:

#define ST7789_DRIVER

Je nach verwendeter Library, Beispielcode oder Projektumgebung können weitere Einstellungen für Displaygröße, SPI-Pins, Touchfunktion und Backlight erforderlich sein.

Lieferumfang

1 x ESP32 Entwicklungsboard mit 2,8 Zoll TFT-Touchdisplay
