Kitronik Luftqualitäts-Datenprotokollierungs Karte für Pico
- Artikel-Nr.: F23110321
- Gewicht: 0,05 kg
- Verpackungsmaße: 15 cm x 11 cm x 0.3 cm (L x B x H)
Beschreibung

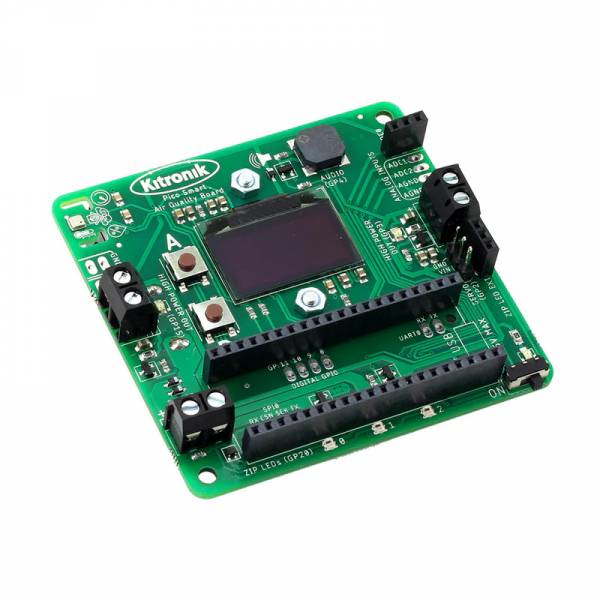

Das Kitronik Smart Air Quality Board für Pico bietet eine vollständige Luftüberwachungs- und Berichtslösung für den Raspberry Pi Pico.
Bezeichnung: "Kitronik Air Quality Datalogging Board for Pico"
Die Vielzahl an integrierten Sensoren und Anschlusspunkten ermöglicht es Ihnen, Daten mit dem Pico-Dateisystem und einem OLED-Bildschirm effektiv zu protokollieren, zu speichern und anzuzeigen. Es gibt auch Anschlusspunkte für externe Geräte wie analoge Sensoren, Servos, Motoren und Heizplatten.
Die Platine enthält eine doppelte Reihe von Stiftsockeln zum Anschluss Ihres Raspberry Pi Pico. Der Pico kann dann Eingaben von einem BME688-Luftqualitäts- und Umweltsensor (Temperatur, Druck, Luftfeuchtigkeit, Luftqualitätsindex und eCO2) lesen. Der Sensor sowie die RTC und der Flash-Speicher auf dem Pico bedeuten, dass die Platine gut für die Datenaufzeichnung eingerichtet ist. Es gibt einen schwarz-weißen 128x64 OLED-Bildschirm und 3 Status-ZIP-LEDs zur visuellen Anzeige von Daten, einen Piezo-Summer für Audio und zwei Tasten für Benutzereingaben. Es gibt auch externe Anschlüsse: 2 1A-Ausgänge, einen Servoausgang, einen Erweiterungsanschluss für weitere ZIP-LEDs und analoge Eingangsanschlüsse, die mit dem Pico ADC verbunden sind (verschiedene andere Pico-Pins sind auf 0,1-Zoll-Lötpads als weitere Ein- und Ausgänge aufgeteilt, zusammen mit Pads für 3 V und GND).

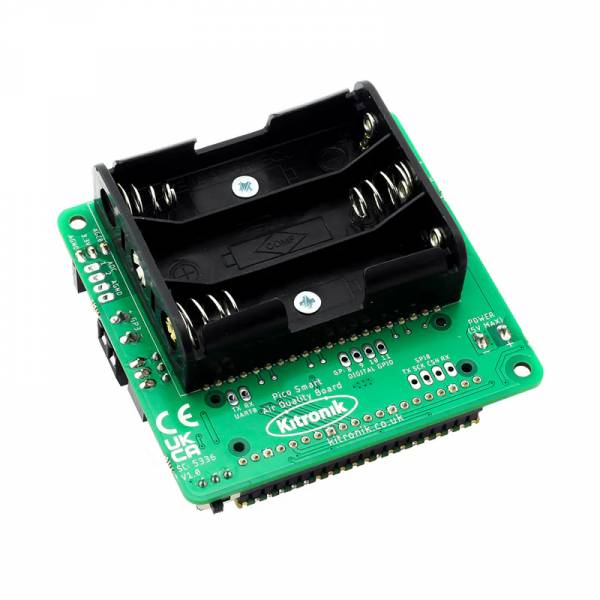

Die Stromversorgung erfolgt über den 3xAA-Batteriehalter oder den „POWER“-Klemmenblock. Die Spannungsversorgung wird über einen Netzschalter gesteuert, wobei eine grüne LED anzeigt, wenn die Platine eingeschaltet ist. Der Pico erzeugt außerdem eine geregelte 3-V-Versorgung, die zur Stromversorgung des BME688-Sensors und des OLED-Bildschirms verwendet wird.
Der „POWER“-Anschlussblock kann auch als Anschlusspunkt für eine Solarzelle verwendet werden. HINWEIS: Bitte stellen Sie vor dem Laden sicher, dass die richtigen Akkus eingesetzt sind. Es sollten NiMh-Akkus sein.
Kitronik verfügt über ein MicroPython-Modul zur Unterstützung der Verwendung des Smart Air Quality Boards. Dieses finden Sie zusammen mit Beispielprogrammen und einem vollständigen README-Dokument auf dem Kitronik GitHub .
Merkmale:
- Eine Komplettlösung zur Überwachung (auch Langzeitüberwachungsexperimente) und Berichterstellung der Luftqualität für den Raspberry Pi Pico.
- Messen Sie Temperatur, Druck, Luftfeuchtigkeit, Luftqualitätsindex und eCO2.

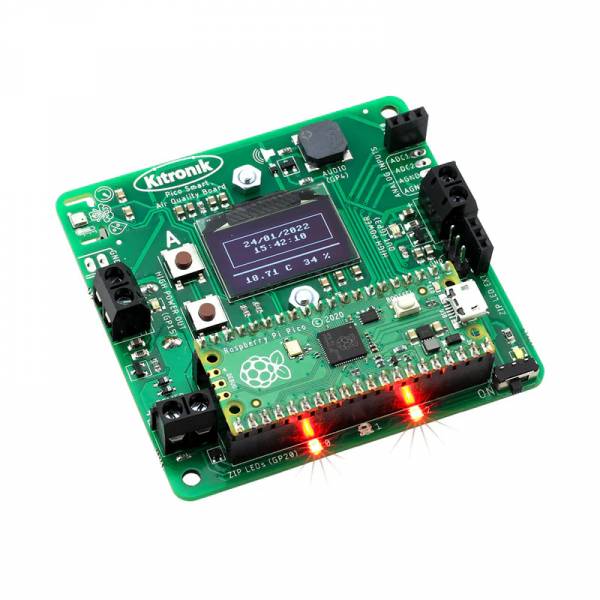

- Die Platine verfügt über einen schwarz-weißen 128 x 64 OLED-Bildschirm zur visuellen Anzeige von Daten.
- Sensor, RTC und Flash-Speicher auf dem Pico sorgen dafür, dass die Karte gut für die mit Zeitstempel versehene Datenprotokollierung gerüstet ist.
- Die Platine verfügt über 3 Status-ZIP-LEDs zur visuellen Anzeige von Daten, einen Piezo-Summer für Audio und zwei Tasten für die Benutzereingabe.

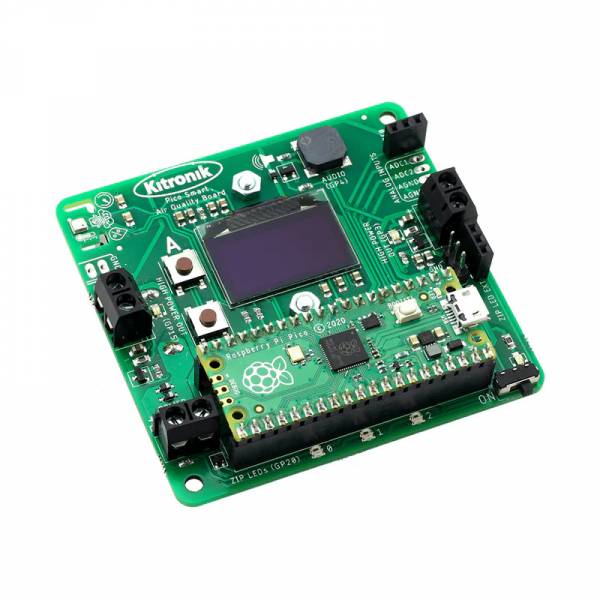

- Es gibt einen integrierten zweireihigen Anschluss, in den der Raspberry Pi Pico eingesteckt werden kann.

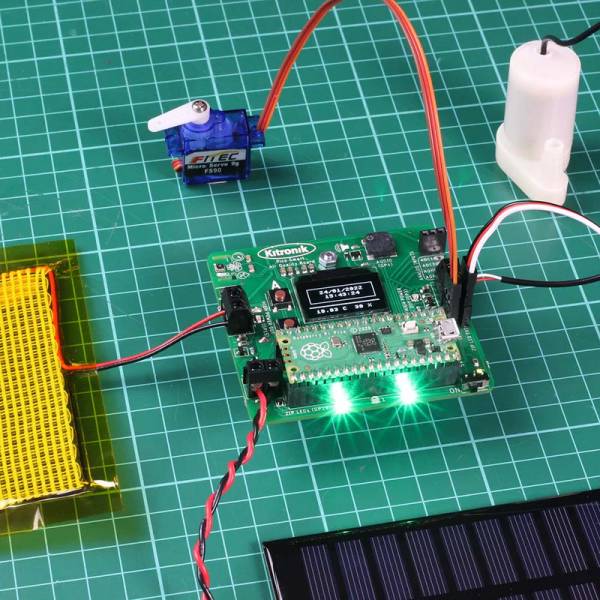

- Es gibt Anschlusspunkte für externe Geräte wie analoge Sensoren, Servos, Motoren und Heizplatten.
- Die Platine verfügt über einen Anschlusspunkt für eine Solarzelle, die zusammen mit wiederaufladbaren Batterien verwendet werden kann, um Ihre Experimente länger am Laufen zu halten.
Maße:
- Länge: 74 mm
- Breite: 72 mm
- Höhe (max.): 28,7 mm
- PCB-Dicke: 1,6 mm
Lieferumfang:
- 1 x Kitronik Smart Air Quality Board für Raspberry Pi Pico
