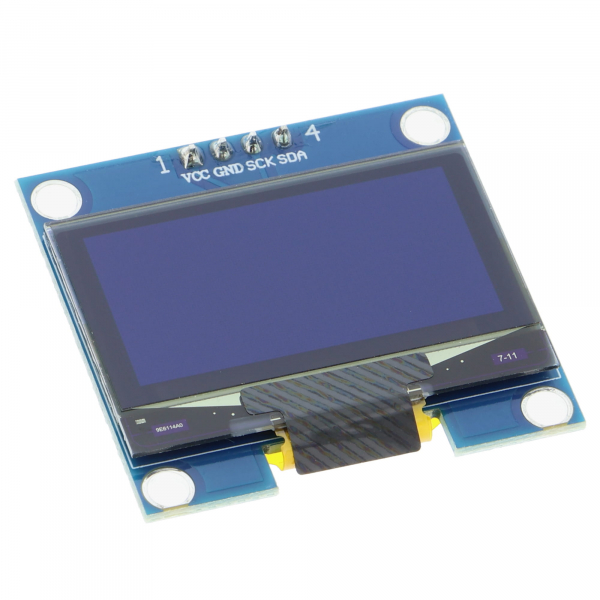

OLED - 1.3", 128x64, GVSS, I2C

Produktübersicht

• Monochrom-OLED-Display mit 128 * 64 Pixeln
• Ansteuerung über I2C-Bus, zwei Adressleitungen konfigurierbar
• Betriebsspannung 3,3 V, direkt an 3,3-V-Controller anschliessbar
• Aktive Displayfläche 27 * 13,5 mm, kompaktes Leiterplattenformat
• Keine Hintergrundbeleuchtung erforderlich, selbstleuchtend

Produktbeschreibung

Dieses Monochrom-OLED-Display zeigt Text und Grafiken auf einer Fläche von 128 * 64 Pixeln. Das Display gibt eigenes Licht ab und benötigt daher keine zusätzliche Beleuchtung, was für batteriegespeiste Projekte vorteilhaft ist. Die Ansteuerung erfolgt über den I2C-Bus, wodurch nur zwei Datenleitungen und eine Stromversorgung nötig sind, während die Zahl der notwendigen Anschlüsse am Mikrocontroller minimal bleibt.

Die beiden I2C-Adressen lassen sich durch Lötbrücken ändern, sodass mehrere Displays an einem gemeinsamen Bus betrieben werden können. Der Betrieb erfolgt ausschliesslich mit 3,3 V, weshalb der direkte Anschluss an 5-V-Boards ohne Pegelwandler nicht möglich ist. Für die Ansteuerung steht üblicherweise fertige Bibliothek-Software zur Verfügung, eigene Implementierung ist selten erforderlich.

Das Display eignet sich für Statusanzeigen in tragbaren Geräten, Sensormodul-Ausgaben in Messaufbauten und für Menü-Navigation in Kleinstprojekten. Ein typisches Szenario ist die Anzeige von Messwerten eines Temperatur- oder Luftfeuchte-Sensors mit gleichzeitiger Statusmeldung auf kleinstem Raum. Auch die Anzeige von Debug-Informationen während der Entwicklung ist problemlos möglich.

Erforderlich sind ein Mikrocontroller oder Einplatinencomputer mit I2C-Schnittstelle und 3,3-V-Logik-Spannungspegel sowie eine entsprechende Softwarebibliothek. Die Anschlüsse sind über Doppelreihen-Stiftleisten mit Standard-Rastermaass ausgeführt.

Sicherheitshinweis

Dieses Modul ist ausschliesslich für Aufbau und Test von Prototypen vorgesehen. Eine Verwendung in stromführenden Installationen ist nicht zulässig. Elektrofachkräfte sind nicht erforderlich, jedoch sollten vor der Inbetriebnahme bei Betriebsspannungs-Unklarheiten oder Anschlussfehlern eine erfahrene Person um Rat gefragt werden.

Lieferumfang

• 1x OLED - 1.3", 128x64, GVSS, I2C
