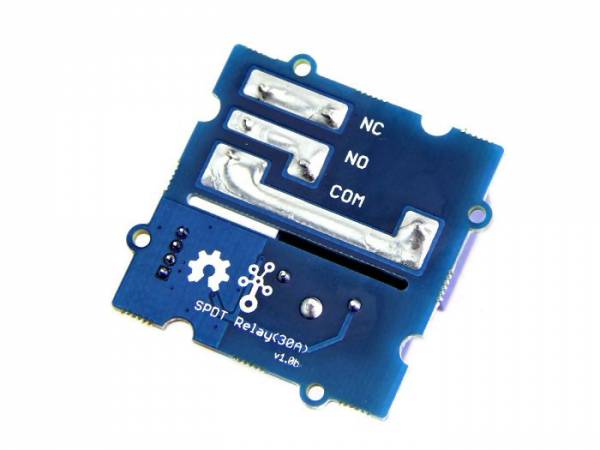

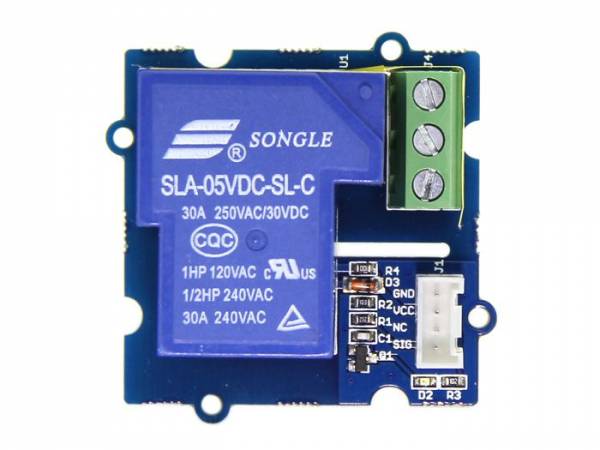

Grove - SPDT-Relais (30A)
- Artikel-Nr.: F23106002
- Gewicht: 0,02 kg
- Verpackungsmaße: 2 cm x 2 cm (L x B)
SPDT-Relais (30A) Produktbeschreibung
Das Single Pole Double Throw SPDT-Relais eignet sich ideal für Anwendungen, die eine Auswahl zwischen zwei Optionen erfordern. Mit einem gemeinsamen Anschluss und zwei Kontakten ermöglicht es die Steuerung von zwei Geräten.
Das SPDT-Relais (30 A) besteht aus Spule, gemeinsamem Anschluss, normalerweise geschlossenem (NC) und normalerweise offenem (NO) Anschluss. Die Spule hat eine Spannung von 5 V, der Schaltkontakt einen Strom von bis zu 30 A (bei 250 VAC, 30 VDC). Geeignet zur Steuerung von Wechselstrom- oder Hochstrom-Gleichstromgeräten.
Warum ein Relais verwenden? Ein Relais ist notwendig, wenn Sie Geräte mit hohem Stromverbrauch oder hoher Spannung ein-/ausschalten möchten.
Hinweis: Bei Arbeiten mit Netzspannung immer große Vorsicht und Sicherheitsvorkehrungen beachten. Im Zweifelsfall einen Fachmann, z.B. einen zugelassenen Elektriker konsultieren.
Merkmale
- Hoher Schaltstrom: Bis zu 5 V Spulenspannung und 30 A Schaltstrom (@250 VAC, 30 VDC)
- SPDT-Relais: Schaltstrom in verschiedene Richtungen zur Steuerung von zwei Geräten
- Normalerweise geschlossenes Relais: Kontakte sind geschlossen, wenn die Spule nicht erregt ist
- Grove-kompatible Schnittstelle: Plug and Play, vielseitig einsetzbar für Grove-Anwendungen
Anwendung
- Switching
- Elektrische Heizung
- Ventilator
- Klimaanlage
- Kühlen
- Automobil
- Haushaltsgerät
Spezifikation

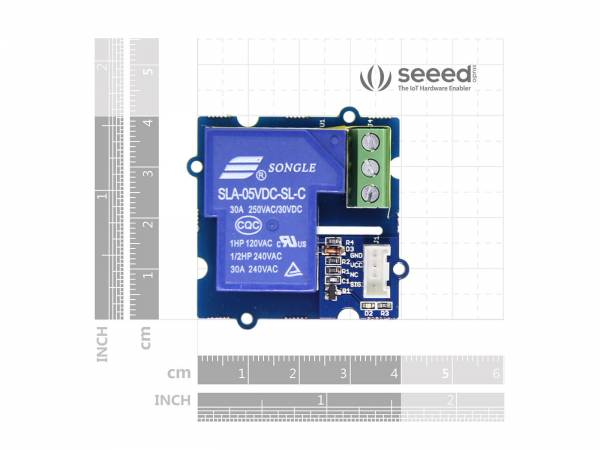

Maße | 40mm x 40mm |
Gewicht | 37g |
Betriebsspannung | 4,75 V ~ 5,25 V |
Betriebsstrom | 185mA |
Schaltspannung | 250VAC/30VDC |
Schaltstrom | 30A |
Anzugsspannung (max.) | 3,75 VDC |
Einschaltzeit (max.) | 15 ms |
Release-Zeit (max.) | 10 ms |
Betriebsumgebungstemperatur | -25~70°C |
Lieferumfang
- 1x Grove - SPDT-Relais (30A)
- 1x Grove-Kabel
