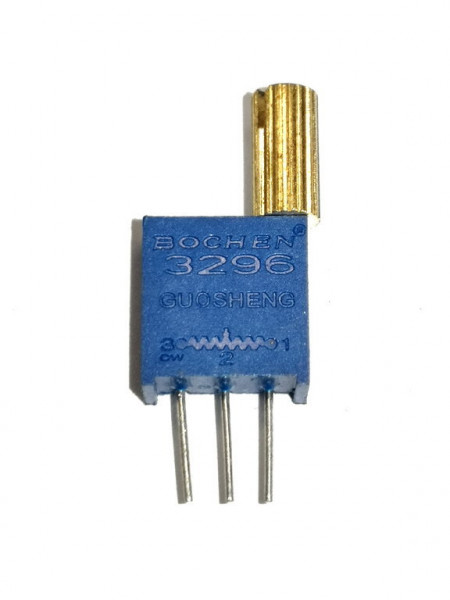

500K Ohm Präzisionstrimmer / Drehpotentiometer mit langem Metallgriff

Produktübersicht

• Mehrgängiges Trimmpotentiometer mit 500 kOhm Widerstandswert
• Cermet-Widerstandsbahn für stabile und langlebige Einstellung
• 25 Umdrehungen von Anschlag zu Anschlag für feine Justierung
• Einstellung über geschlitzte Metallwelle mit Schraubendreher von oben
• 3 Lötanschlüsse zur Durchsteckmontage
• Belastbarkeit 0,5 W bei 70 °C
• Arbeitstemperaturbereich -55 °C bis +125 °C
• Abgleich gegen Durchdrehen bei mechanischem Endanschlag

Produktbeschreibung

Dieses mehrgängige Trimmpotentiometer mit 500 kOhm dient zum Kalibrieren, Abgleichen und feinen Justieren von Widerstandswerten in Schaltungen. Die Cermet-Widerstandsbahn aus keramischem und metallischem Material bietet langzeitstabile Einstellungen ohne Verschleiß. Die feine Dosierbarkeit entsteht durch die 25 Umdrehungen zwischen den mechanischen Endanschlägen. Dadurch lassen sich Widerstände in Signalverarbeitungs- oder Messketten präzise abgleichen, wo grobes Verstellen zu Ungenauigkeiten führen würde.

Die Einstellung erfolgt von oben über einen geschlitzten Metallgriff mit einem Schraubendreher. Das Potentiometer verfügt über drei Lötanschlüsse zur Durchsteckmontage auf Leiterplatten, zwei für die Enden der Widerstandsbahn, einen für den verstellbaren Schleifer. So lässt sich das Bauteil sowohl als fester Spannungsteiler als auch als einstellbarer Widerstand einsetzen. Der Aufbau verhindert das unkontrollierte Durchdrehen, da die Welle nach dem mechanischen Anschlag weiterdreht, ohne das Bauteil zu beschädigen oder die interne Stellung zu verändern.

Das abgedichtete Gehäuse erlaubt zuverlässigen Betrieb auch unter feuchten oder staubigen Bedingungen. Der Arbeitstemperaturbereich von -55 °C bis +125 °C deckt sowohl industrielle als auch rauere Umgebungen ab. Die maximale Belastung von 0,5 W begrenzt die Stromaufnahme, weshalb dieses Trimmpotentiometer für Steuerschaltungen mit niedrigen bis mittleren Strömen ausgelegt ist. Typische Anwendungen sind das Feinabstimmen von Signalpegeln in Messschaltungen, das Kalibrieren von Verstärkungs- und Lautstärkeeinstellungen in Audiogeräten sowie das punktuelle Abgleichen von Schaltungsparametern während der Entwicklung und im Feld.

Sicherheitshinweis

Bei Arbeiten an oder nahe der Elektroinstallation ist eine Elektrofachkraft erforderlich; bei Unklarheiten zur Inbetriebnahme vorab konsultieren. Dieses Bauteil dient ausschließlich zum Aufbau von Prototypen sowie zu Test- und Entwicklungszwecken und ist nicht für den Einbau in den Hausstromkreis bestimmt.

Lieferumfang

• 1* 500K Ohm Präzisionstrimmer / Drehpotentiometer mit langem Metallgriff
