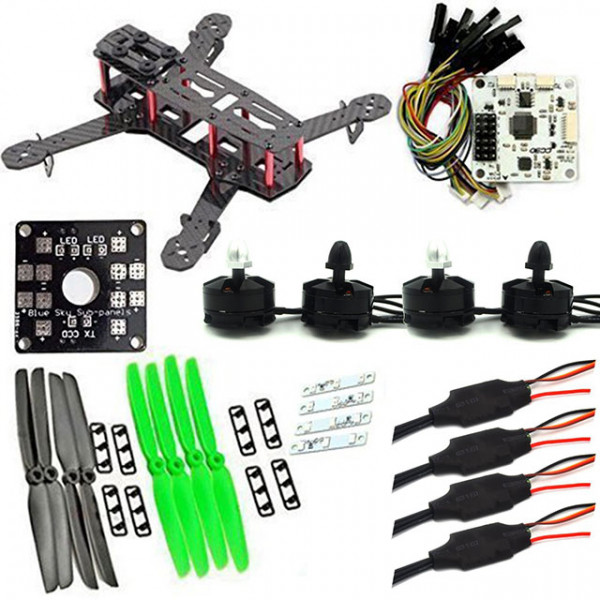

Drohnen-Kit mit LHI QAV250 Rahmen, inkl. Flight Controller und Motoren

Produktübersicht

• Mini-Rennkopter-Bausatz mit 250 mm Diagonale, Kohlefaser-Rahmen unbestückt
• CC3D Flight Controller mit STM32-Mikrocontroller, 3-Achsen-Gyro und Beschleunigungssensor
• Vier bürstenlose MT2204-Motoren mit 2300 KV, vier Simonk-ESC bis 11 A Dauerstrom
• USB-konfigurierbar unter Windows, Mac und Linux
• BEC-Ausgang 5 V, 1 A für Empfänger und Peripherie
• Stromverteilung und LED-Halterung auf zentraler Verteilerplatine

Produktbeschreibung

Dieser Mini-Rennkopter-Bausatz enthält alle Hauptkomponenten für den Zusammenbau eines FPV-Racing-Quadrocopters mit 250 mm Diagonale. Der Kohlefaser-Rahmen wird unbestückt geliefert, Flugsteuerung, Motoren, Regler und Propeller müssen selbst montiert werden. Damit richtet sich das Set an Nutzer, die ihre Drohne von Grund auf aufbauen und kalibrieren möchten.

Die CC3D-Platine steuert Flug und Lageregelung über einen STM32-Mikrocontroller mit 128 KB Flash. Ein integriertes 3-Achsen-Gyro und ein Beschleunigungssensor erfassen Drehungen und Neigungen in Echtzeit. Die Konfiguration erfolgt per USB, ohne dass separate Treiberinstallation nötig ist, die Software läuft auf den gängigen Betriebssystemen. Das BEC-System versorgt den Empfänger und weitere Elektronik mit stabilisierten 5 V.

Vier MT2204-Motoren mit einer Drehzahlkonstante von 2300 KV treiben die Propeller an, gesteuert von vier Simonk-Reglern. Diese ESCs vertragen bis zu 11 A Dauerstrom und kurzzeitig bis 16 A. Sie sind für 2 bis 3 Zellen LiPo dimensioniert, was kleine, leichte Akkus erlaubt. Eine zentrale Verteilerplatine bündelt die Stromversorgung und dient zugleich als Halterung für Statusleuchten.

Der Betrieb setzt eine Fernsteueranlage mit entsprechenden Empfänger voraus sowie einen LiPo-Akku im Bereich 2S bis 3S, beide Teile sind nicht enthalten. Mit diesen Komponenten eignet sich der Bausatz für FPV-Racing und Hobby-Luftfahrt, wo schnelle Reaktion und Wendeligkeit gefordert sind.

Sicherheitshinweis

Der Akku darf nicht mit der Hauptstromversorgung des Hauses verbunden werden. Dieses Kit ist ausschliesslich zur Konstruktion von Prototypen und zu Test- und Entwicklungszwecken vorgesehen. Vor der erstmaligen Inbetriebnahme ist sicherzustellen, dass alle Propeller fest sitzen und alle Steckverbinder richtig angeschlossen sind.

Lieferumfang

• 1x Drohnen-Kit mit LHI QAV250 Rahmen, inkl. Flight Controller und Motoren
