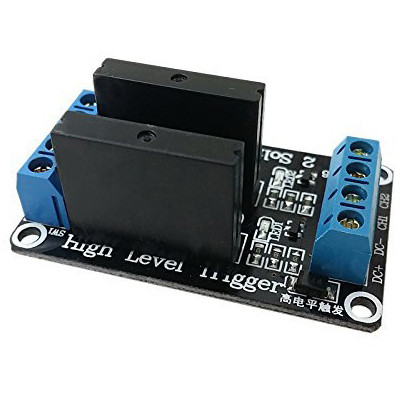

Relaiskaart, solid-state relais - 1 kanaal, 5V

Produktübersicht

• Solid-State-Relaismodul mit einem Schaltkanal für Wechselspannungslasten
• Galvanische Trennung der Steuer- und Lastseite via Optokoppler
• Steuerung durch Digitalsignal an 5-V-Logikpegel (0 bis 2,5 V aus, 3,3 bis 5 V ein)
• Schaltet bis 240 V AC mit maximal 2 A, spannungsnullpunktbezogenes Schalten
• Anschluss beider Seiten über Schraubklemmen
• Gehäuse mit Wärmeableitungsfunktion, erfordert ausreichende Belüftung

Produktbeschreibung

Das Solid-State-Relaismodul schaltet Wechselspannungslasten über einen lichtgesteuerten Halbleiter und dient zum Ein- und Ausschalten von Lampen, Heizelementen oder kleinen Motoren von einem Mikrocontroller aus. Im Unterschied zu mechanischen Relais besitzt das Modul keine beweglichen Kontakte, sondern nutzt einen Phototriac zur Lastschaltung. Ein Optokoppler trennt dabei die Steuerseite galvanisch von der Lastseite, was Störungen auf die Logikschaltung verhindert und völlig geräuschlos funktioniert.

Die Steuerseite wird mit 5 V Gleichspannung betrieben und benötigt einen Digitalausgang des Mikrocontrollers. Dabei gilt die Konvention, dass Signale unter 2,5 V die Last ausschalten und ab 3,3 V einschalten. Da die Eingangsschaltung keinen Schutz vor Verpolung hat, muss beim Anschließen auf die richtige Polarität geachtet werden.

Auf der Lastseite können Wechselspannungsgeräte bis 240 V und 2 A angeschlossen werden. Das Modul schaltet spannungsnullpunktbezogen, was Schaltimpulse minimiert. Bei induktiven Lasten wie Motoren oder Transformatoren entsteht beim Abschalten Überspannung, weshalb dann ein externes Schutzbauteil erforderlich ist.

Das Gehäuse leitet die Eigenwärme des Halbleitermoduls ab und muss daher ausreichend belüftet sein, damit sich das Modul im Betrieb nicht überhitzt. Für den Anschluss genügen die mitgelieferten Schraubklemmen, es ist jedoch ein Mikrocontroller mit digitalen Ausgängen und logischer 5-V-Schnittstelle nötig.

Sicherheitshinweis

Schaltungen mit Netzspannung dürfen ausschließlich von Elektrofachkräften aufgebaut oder verändert werden. Dieses Modul ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt und nicht für den Einbau in den Hausstromkreis geeignet. Bei Unklarheiten zur korrekten Verbindung mit Wechselspannungsverbrauchern muss vor der Inbetriebnahme eine Elektrofachkraft konsultiert werden.

Lieferumfang

• 1x Relaiskarte. Solid State Relais - 1 Kanal, 5V
