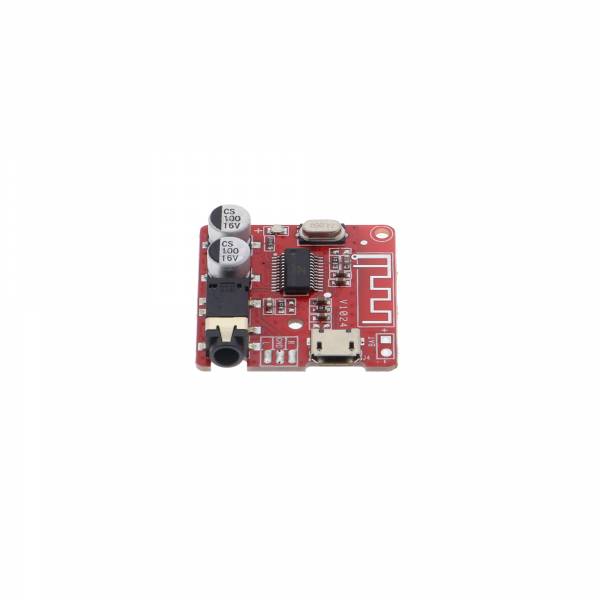

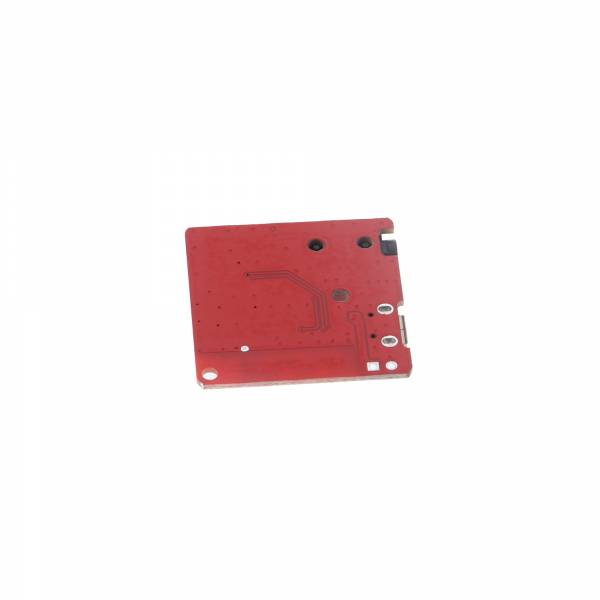

Bluetooth audio-ontvanger 4.1 / decoderkaart (XY-BT-Mini)

De XY-BT-Mini is een compacte Bluetooth audio-ontvangermodule voor draadloze audiotransmissie naar bestaande luidspreker- of audiosystemen. Hij is geschikt voor goedkope retrofits en maakt het mogelijk om audiosignalen af te spelen via Bluetooth met behulp van een 3,5 mm jackaansluiting of soldeerpads op de printplaat.

Zodra de voedingsspanning wordt toegepast, wordt de module automatisch geactiveerd en kan deze worden gekoppeld aan een smartphone of een ander Bluetooth-afspeelapparaat. Het apparaat wordt weergegeven als XY_BT.

Highlights

• Bluetooth 4.1 audio-ontvanger voor het achteraf inbouwen in bestaande audiosystemen
• Stereo-audio-uitgang via 3,5 mm jack-aansluiting of soldeerpads
• Voeding via micro USB of via externe 3,7-5 V DC aansluitingen
• Ondersteunt automatisch herstel van Bluetooth-verbinding
• Geschikt voor draadloos muziek afspelen met smartphone of Bluetooth-apparaat
• Compact ontwerp van ca. 30 x 30 mm

Voordelen / toepassingsgebieden

De module is geschikt voor kosteneffectieve Bluetooth retrofitting van luidsprekers, versterkers en compacte audiotoepassingen. Typische toepassingsgebieden zijn doe-het-zelf elektronicaprojecten, reparatie- en conversieprojecten, eenvoudige audio-oplossingen in de hobbysector en integratie in aangepaste behuizingen of bestaande geluidssystemen.

Technische gegevens

• Model: XY-BT-Mini
• Bluetooth-versie: 4.1
• Voeding: 3,7-5 V DC
• Voeding via USB: Micro-USB, 5 V
• Signaal-ruisverhouding (SNR): 90 dB
• THD+N: -70 dB
• Overspraak: -86 dB
• Ruisniveau: 91 dB
• Ondersteunde protocollen: A2DP / AVCTP / AVDTP / AVRCP / HFP
• Zichtbaarheid: > 15 m
• Afmetingen: ongeveer 30 x 30 mm
• Audio-uitgangen: 3,5 mm stereo jack-aansluiting, 3 soldeerpads

Interfaces / aansluitingen

• Micro-USB: voeding met 5 V
• 3,7-5 V pad: aansluiting voor externe voeding
• LED-indicator: Blauw licht in Bluetooth-modus
• 3,5 mm stereo audio-interface: Stereo-uitgang voor aansluiting op een hoofdtelefoon, versterker of ander audioapparaat

Leveringsomvang

• 1x Bluetooth-audio-ontvanger 4.1/decoderkaart (XY-BT-Mini)
• 1x infrarood afstandsbediening
