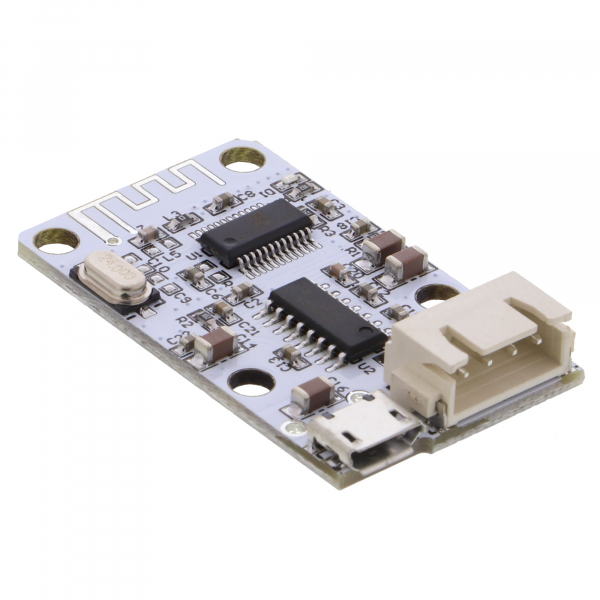

Mini-audioversterker met Bluetooth

Produktübersicht

• Audioverstaerker mit Bluetooth-Empfaenger für mobiles Streaming in Prototypen und Entwicklungsaufbauten
• Ausgangsleistung 3 W pro Kanal an 4-Ohm-Last
• Verstärkt Line-In-Signale ab 100 mV
• Stromversorgung 5 V über USB oder externe Batterie
• I2C-Fernsteuerung des Lautstärkepegels möglich
• Mono- oder Stereo-Betrieb wählbar

Produktbeschreibung

Ein Audioverstaerker mit Bluetooth-Empfang richtet sich an Aufbauten, die Sound aus mobilen Geräten ohne Kabelverbindung ausgeben sollen. Das Modul decodiert kabellos eingespeiste Audiosignale und verstärkt sie bis zu einer nutzbaren Leistung von 3 W pro Kanal, wenn eine 4-Ohm-Last angeschlossen ist. Damit eignet es sich für Lautsprecher im Bereich von etwa 85 bis 90 dB Schalldruck.

Der Verstärker benötigt Eingangssignale von mindestens 100 mV, um zu arbeiten. Schwächere Signale von Line-Ausgängen audio-interface müssen vorgestuft werden. Die Bluetooth-Verbindung ist für den Standard LE ausgelegt und stellt sich automatisch her, sobald sich ein kompatibles Gerät im Bereich von etwa 10 m nähert. Die Lautstärke lässt sich über die Tastenbelegung des Moduls oder per I2C-Befehl regeln, was die Integration in Steuersysteme ermöglicht.

Der Betrieb läuft ausschliesslich über 5 V Gleichspannung. Wer externe Batterien nutzen möchte, muss auf einen stabilisierten 5-V-Regler achten. Das Modul selbst liefert keine eigene Stromversorgung mit. Einsatzbereiche reichen von drahtlosen Musikboxen für Testaufbauten über Soundausgaben in mobilen Robotern bis hin zu Benachrichtigungssystemen, die Sprach- oder Alarmsignale abspielen. Eine typische Anwendung ist die Ergänzung eines Mehrsensor-Entwicklungsboards um Audioausgabe, ohne dass dabei Kabel zu Mobilgeräten verlegt werden müssen.

Wichtig ist die verfügbare Stromversorgung. 5 V mit wenigstens 1 A Stromstärke sind für durchgehenden Betrieb bei höherer Lautstärke erforderlich. Wer nur aus 3,3-V-Systemen arbeitet, benötigt einen Spannungswandler. Das Modul ist nicht für den Einbau in Geräte mit Netzspannungsanschluss geeignet.

Sicherheitshinweis

Dieses Modul ist ausschliesslich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt und nicht für den Einbau in den Hausstromkreis geeignet. Bei Stromversorgungen oberhalb von 5 V ist eine Elektrofachkraft zu konsultieren. Arbeiten an oder nahe der Elektroinstallation sind Elektrofachkräften vorbehalten.

Lieferumfang

• 1x Mini-Audioverstärker für Bluetooth 4.0
