Relè radio - Controllo motore - Inversione di polarità - Ricevitore e telecomando - 12V, 433 MHz

Panoramica

• Potente modulo radio relè con segnale RF a 433 MHz.
• Il telecomando ha un'elevata potenza di trasmissione che può penetrare pareti, pavimenti, porte, ecc.
• Semplicità di utilizzo
• Il modulo è facile da configurare e resettare.
• Il modulo è adatto per il controllo radio di un motore elettrico (accensione/spegnimento/cambio di direzione) o, in alternativa, per l'attivazione, la disattivazione e l'inversione di polarità di una tensione continua.
• Sono disponibili 2 modalità di funzionamento

Ingressi:

• Quando si preme il primo pulsante, il motore ruota in una direzione. Quando viene rilasciato, il motore si ferma.
• Quando si preme il secondo pulsante, il motore ruota nella direzione opposta. Il motore si ferma quando il pulsante viene rilasciato.
• Premendo una volta il primo pulsante del telecomando, il motore ruota in una direzione. Premendo nuovamente lo stesso pulsante, il motore si disattiva.
• Premendo una volta il secondo pulsante del telecomando, il motore gira nella direzione opposta. Premendo nuovamente lo stesso pulsante, il motore si disattiva.

Dati tecnici

• Tensione di funzionamento del ricevitore: DC 12V
• Modalità operativa Modalità momentanea, modalità toggle, modalità toggle
• Frequenza HF: 433 MHz
• Sensibilità di ricezione: circa 105dbm
• Temperatura di funzionamento: -10 ~ + 80
• Corrente di riposo: circa 8mA
• Alloggiamento del relè: circa 7,5 cm x 5,5 cm x 3 cm

Contenuto della fornitura:

• 1* relè radio - controllo motore - inversione di polarità - ricevitore e telecomando - 12V, 433 MHz

Istruzioni per l'uso

Descrizione delle tre modalità operative:
Modalità operative: 1) Momentanea; 2) Commutazione; 3) Blocco.

Modalità momentanea:
Dopo l'accoppiamento, tieni premuto il pulsante del telecomando (ad esempio A) in questa modalità per far avanzare il motore CC. Rilasciando il pulsante, il motore si fermerà. Tieni premuto il pulsante del telecomando (ad esempio B) per far girare il motore in senso inverso. Rilascia il pulsante e il motore si spegnerà.

Modalità di commutazione:
In questa modalità, il motore DC parte in avanti dopo aver premuto il pulsante del telecomando (ad esempio A). Premi nuovamente il pulsante per spegnere il motore. Premi il pulsante del telecomando (ad esempio B) per far girare il motore in senso inverso e di nuovo per spegnerlo.

Modalità di blocco:
Dopo l'accoppiamento, avvia il motore DC in avanti premendo il pulsante del telecomando (ad esempio A). Premi l'altro pulsante (ad esempio B) per far ruotare il motore all'indietro. Un terzo pulsante (ad esempio C) spegne il motore. (Si consiglia di utilizzare un telecomando con almeno tre pulsanti)

Per impostare la modalità di funzionamento del telecomando:
Nota: la modalità può essere impostata solo quando il LED sul ricevitore è spento.

Impostare la modalità momentanea:

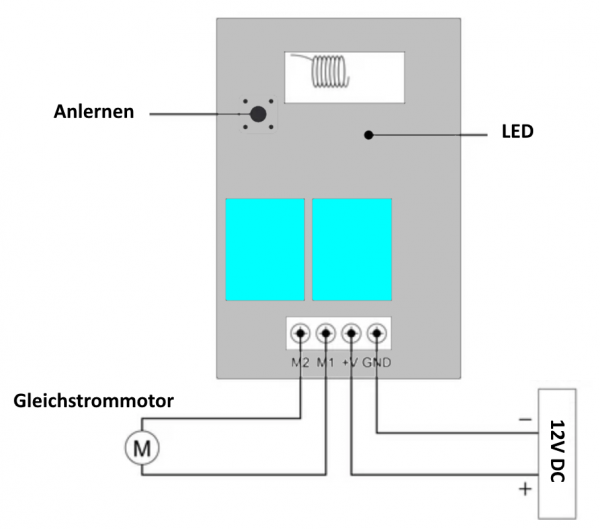

Passo 1: premi una volta il pulsante di apprendimento del ricevitore. Il LED si accende e indica la modalità di impostazione.
Fase 2: premi il pulsante desiderato sul telecomando (ad esempio A). Il LED lampeggia e si spegne.
Fase 3: premi un altro pulsante (ad esempio B) sullo stesso telecomando. Il LED lampeggia e poi si accende in modo permanente. La modalità momentanea è stata impostata correttamente.

Impostazione della modalità di commutazione:

Fase 1: premi due volte il pulsante di apprendimento del ricevitore. Il LED si accende per indicare la modalità di impostazione.
Fase 2: premi il pulsante desiderato sul telecomando (ad esempio A). Il LED lampeggia e si spegne.
Fase 3: premi un altro pulsante (ad esempio B) sullo stesso telecomando. Il LED lampeggia e poi si accende in modo permanente. La modalità di commutazione è stata impostata con successo.

Impostazione della modalità di blocco:

Fase 1: premi tre volte il pulsante di apprendimento del ricevitore. Il LED si accende e indica la modalità di impostazione.
Fase 2: premi un tasto del telecomando (ad esempio A). Il LED lampeggia e si spegne.
Fase 3: premi un altro pulsante (ad esempio B) sullo stesso telecomando. Il LED lampeggia e poi rimane acceso. La modalità di blocco è stata impostata correttamente.
