NRF24L01 Modulo wireless - 2.4G, 24L01, portata circa 70m

Produktübersicht

• Funktransceiver für drahtlose Datenübertragung im 2,4-GHz-ISM-Band
• Anschluss über SPI-Schnittstelle an Mikrocontroller-Boards
• Leiterbahn-Antenne auf der Platine, externe Antenne nicht anschließbar
• Versorgungsspannung 1,9 bis 3,6 V
• Datenraten bis 2 Mbit/s, Reichweite ca. 70 m
• Stromverbrauch im Betrieb 11 bis 14 mA, Sparmodi für Batteriebetrieb
• 10-poliger Stiftleisten-Anschluss, SMD-Quarz auf der Platine

Produktbeschreibung

Dieses Funktransceiver-Modul überträgt Daten drahtlos im 2,4-GHz-Frequenzbereich zwischen Mikrocontroller-Boards. Der integrierte NRF24L01+-Chip wechselt zwischen Sende- und Empfangsmodus und wird über die SPI-Schnittstelle angesteuert, die alle Befehle und Daten austauscht.

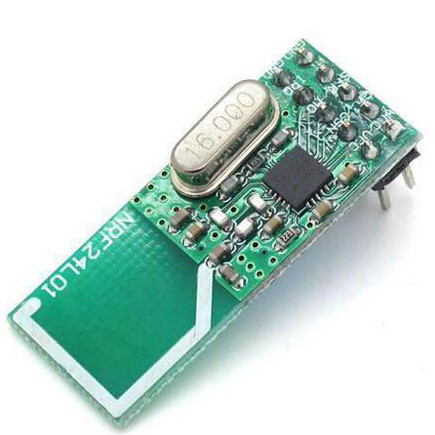

Die Antenne ist direkt als Leiterbahn auf der Platine ausgeführt, ein externer Antennenanschluss entfällt. Das ermöglicht eine sehr kompakte Baugröße, reduziert aber die erreichbare Reichweite gegenüber Modulen mit Außenantenne. Die Versorgungsspannung liegt zwischen 1,9 V und 3,6 V, was den Anschluss an 3,3-V-Systeme ermöglicht, aber nicht an 5-V-Logik ohne Pegelwandlung.

Typische Einsätze sind drahtlose Sensor-Netzwerke, Fernsteuerungen oder der Datenaustausch zwischen mehreren Platinen im selben Funkbereich. Ein Beispiel ist die Verbindung mehrerer Datenlogger, die ihre Messwerte funkinätnzeichen an eine zentrale Empfängerplatine übertragen. Im Sendebetrieb mit 0 dBm fließen etwa 11 mA, beim Empfang mit voller Datenrate sind es etwa 14 mA. Standby- und Power-Down-Modi reduzieren den Verbrauch auf Mikro- bis Nanoampere-Bereich, was batteriebetriebene oder energieautarke Anwendungen ermöglicht.

Erforderlich ist ein Mikrocontroller mit SPI-Schnittstelle und die RF24-Bibliothek in der jeweiligen Entwicklungsumgebung. Die Antenne auf der Platine ermöglicht keine Reichweiteverbesserung durch Antennenmodifikation, die angegebenen 70 m sind die Obergrenze unter idealen Bedingungen.

Sicherheitshinweis

Das Modul ist ausschließlich für Prototypen und Entwicklungszwecke bestimmt, nicht für die Integration in den Hausstromkreis. Beim Entwurf von Funkgeräten sind die jeweils geltenden Frequenznutzungsvorschriften zu beachten. Bei Fragen zur Elektromagnetischen Verträglichkeit oder zum sicheren Betrieb konsultieren Sie vor der Inbetriebnahme eine Elektrofachkraft.
