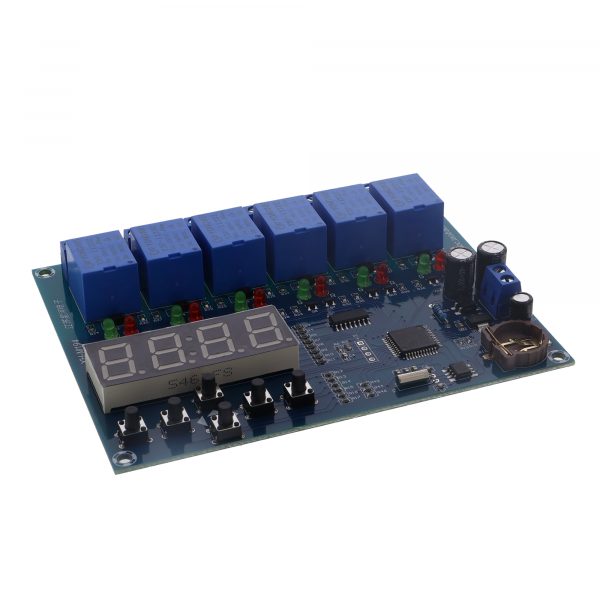

Relè temporizzatore XH-M194 a cinque canali, 12V
Il modulo XH-M194 può controllare fino a cinque relè indipendenti e un ulteriore relè collettivo centrale. Ogni relè può emettere un contatto normalmente aperto o normalmente chiuso.
I tempi di accensione e spegnimento possono essere impostati individualmente per ognuno dei cinque relè. Entro questi tempi, il relè controlla il rispettivo carico.
Il modulo è adatto a numerose applicazioni, come ad esempio
- Controllo del motore
- Controllo di pompe
- Controllo di caldaie
- Attività generali di controllo temporale
Dati tecnici
- Modello: XH-M194
- Tipo: Modulo di controllo temporale multicanale con 5 relè
- Alimentazione: AC/DC 12 V
- Uscita: uscita a relè, max. 250 V / 10 A
- Dimensioni schermo: 50 x 19 mm
- Precisione temporale: ±1 minuto
- Dimensioni del modulo: 120 x 93 x 19 mm
Spiegazione dei tasti e del display
- LED rosso: il controllo del tempo del canale è disattivato.
- LED verde: il controllo del tempo del canale è attivo.
- Tasto Set: per richiamare il menu (da P001 a P007).
- Tasto Return: per tornare al menu precedente.
- Pulsante Su: aumenta il valore, imposta il tempo.
- Pulsante Giù: diminuisce il valore, imposta il tempo.
- Pulsante sinistro: sposta il cursore a sinistra.
- Pulsante destro: sposta il cursore a destra.
Panoramica dei menu
| Il menu | Menu Funzione | Campo di impostazione | Impostazione di fabbrica |
|---|---|---|---|
| P001 | Canale 1 on/off | ON / OFF | OFF |
| P002 | Canale 2 on/off | ON / OFF | OFF |
| P003 | Canale 3 on/off | ON / OFF | OFF |
| P004 | Canale 4 on/off | ON / OFF | OFF |
| P005 | Canale 5 on/off | ON / OFF | OFF |
| P006 | Imposta l'ora del sistema | 00:00 - 23:59 | 00:00 |
| P007 | Correzione dell'ora (regolazione fine) | -da 59 a +59 secondi | 0 |
Impostazioni interne
- 0F / 0FF: Attivazione o disattivazione del canale (si applica a P001 - P005).
- H1: Tempo di accensione del relè.
- H2: Tempo di spegnimento del relè.
Ecco come si imposta:
- Richiama il menu: Premi una volta "Set" per accedere al menu da P001 a P007.
- Attivare il canale: Seleziona un canale (da P001 a P005) e premi "Imposta". Usa i pulsanti su/giù per impostare il canale su "ON".
- Impostare l'ora: Premi "Imposta" fino a visualizzare "H1": è l'ora di accensione. Usa i pulsanti freccia per impostare l'ora desiderata. Quindi viene visualizzato "H2": è l'orario di spegnimento.
- Ripristinare le impostazioni di fabbrica: Tieni premuti contemporaneamente i tasti "Su" e "Giù" e accendi l'alimentazione. Il modulo esegue un autotest e ripristina tutti i valori.
Esempio di utilizzo
- Impostare l'ora del sistema: Richiama il menu P006 e imposta l'ora corrente.
- Attivare il primo canale: Imposta il canale su "ON" nel menu P001.
- Imposta gli orari di accensione e spegnimento (H1/H2).
- Caratteristica speciale: il sesto relè funge da uscita collettiva. Si attiva sempre quando uno dei cinque relè è attivo - ideale per una visualizzazione centralizzata dello stato.
Contenuto della fornitura
- 1x XH-M194 - Relè temporizzatore a cinque canali, 12V
