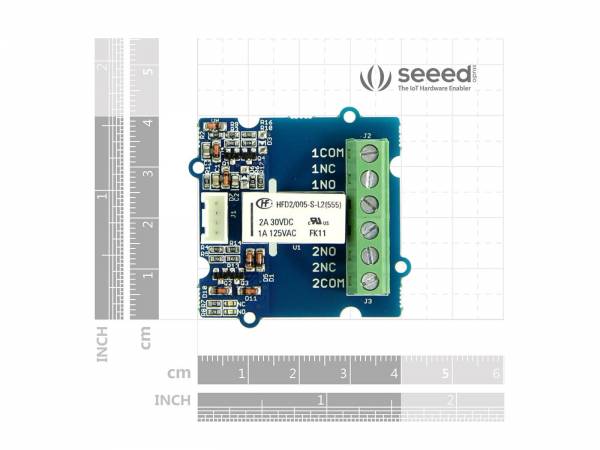

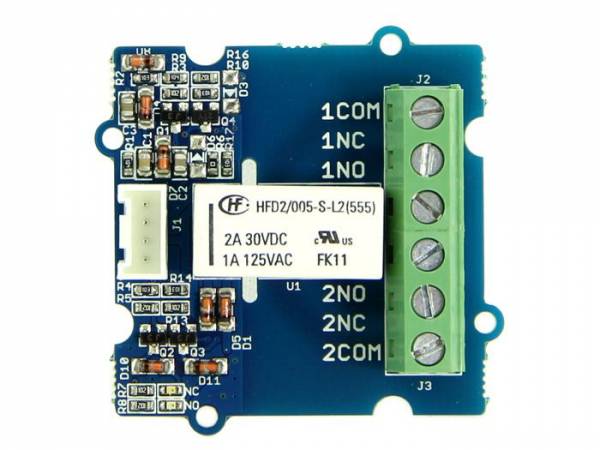

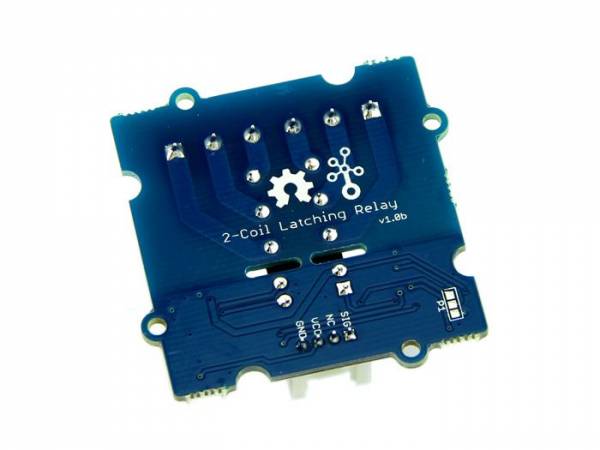

Grove - Relè di blocco a 2 bobine
Descrizione del modulo
Questo modulo si basa su un relè di interblocco a 2 bobine. A differenza dei normali relè, questo relè a impulsi non richiede un'alimentazione continua per mantenere lo stato, ma solo un impulso di salita/discesa per cambiare lo stato di funzionamento. Anche l'alimentazione può essere rimossa se lo stato di funzionamento non deve cambiare, rendendo questo modulo particolarmente adatto a progetti a basso consumo energetico. È compatibile con Arduino, ESP, Raspberry Pi ecc.
Caratteristiche
- Efficienza energetica: le bobine non hanno bisogno di essere alimentate costantemente, il che aiuta a ridurre il consumo di energia nei circuiti applicativi
- Doppio interruttore: è disponibile il tipo stabile su un solo lato e il tipo a scatto
- Presa per unità Grove: il prodotto garantisce il "plug and play" e può essere utilizzato in una varietà di applicazioni
- Alta sensibilità: fino a 150 mW
- Elevata capacità di commutazione: 125VA/90W
Applicazioni
- Sistemi industriali di smistamento e conteggio
- Unità di alimentazione
- Sistemi HVAC, anticondensa e di raffreddamento
- Sistemi di autolavaggio automatici
- Macchine da caffè commerciali
- Apparecchiature automatiche per la preparazione degli alimenti
Specifiche per
| Parametri | Valore |
|---|---|
| Dimensioni dell'imballaggio | 130 mm x 90 mm x 15 mm |
| Peso | 21g |
| Dimensioni | 40 mm x 42 mm |
| Tensione di funzionamento | 5V |
| Tensione di impostazione/ripristino (max.) | 4,0 |
| Resistenza della bobina | 151-183 Ω |
| Tensione di commutazione (max.) | 35VAC/35VDC |
| Corrente di commutazione (max.) | 3A |
| Tempo di impostazione (aggancio) | 4,5 ms (massimo) |
| Tempo di reset (aggancio) | 3,5 ms (massimo) |
Cosa sono i relè a impulsi?
I relè sono dispositivi elettromeccanici comuni nei circuiti e sono disponibili in due versioni: a scatto e non a scatto. I relè a impulsi mantengono la loro ultima posizione di commutazione anche dopo un'interruzione completa dell'alimentazione, indipendentemente dal fatto che siano a bobina singola o doppia.
I relè a impulsi a bobina singola utilizzano una sola bobina per impostare o ripristinare la posizione di commutazione, ma richiedono tensioni positive e negative. Quando viene applicata una tensione positiva, la corrente scorre in una direzione e porta il relè nello stato impostato (cioè l'interruttore del relè è chiuso). Quando viene applicata una tensione negativa, la direzione del flusso di corrente si inverte e il relè passa allo stato di reset (cioè l'interruttore è aperto).
Un relè a impulsi a doppia bobina, invece, utilizza solo una tensione positiva ma richiede due alimentatori o driver. Questo tipo di relè è dotato di una bobina di attivazione e di una bobina di ripristino. Quando la bobina di set viene eccitata, il relè passa allo stato di set. Al contrario, quando la bobina di reset viene eccitata, il relè passa allo stato di reset. Tuttavia, entrambe le bobine non vengono mai alimentate contemporaneamente.
Cos'è Grove?
Grove facilita la connessione, la sperimentazione e semplifica il processo di prototipazione. Non sono necessari ponticelli o saldature. Sono stati sviluppati più di 300 moduli Grove per coprire un'ampia gamma di applicazioni e soddisfare diversi requisiti. Non solo l'hardware è open source, ma anche il software.
Elenco delle parti
- 1x Grove - Relè di interblocco a 2 bobine
- 1 cavo Grove
