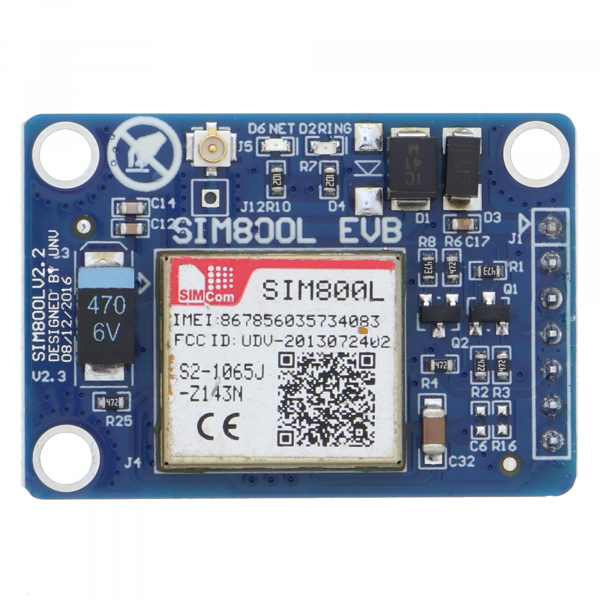

SIM800L V2.0 5V Wireless GSM/GPRS Modul - Quad-Band, mit Antenne M105

Produktübersicht

• GSM/GPRS-Modul für Quad-Band-Mobilfunknetze (850/900/1800/1900 MHz)
• Betriebsspannung 3,3 V, benötigt externe Stromversorgung mit mindestens 2 A Spitzenstrom
• Schnittstellen SIM-Karte und serielle UART-Kommunikation
• Sende- und Empfangsantenne erforderlich
• SMS, Sprachanrufe und Datenübertragung möglich
• SMD-Bestückung auf kompaktem Modul

Produktbeschreibung

Das GSM/GPRS-Modul verbindet Projekte mit dem Mobilfunknetz. Es handelt sich um einen Quad-Band-Transceiver, der in allen weltweit verbreiteten GSM-Frequenzbändern arbeitet und damit unabhängig vom lokalen Anbieter einsatzfähig ist.

Das Modul kommuniziert über Befehle auf dem UART-Interface mit dem Steuergerät, beispielsweise einem Mikrocontroller-Board. Weil die Betriebsspannung 3,3 V beträgt und der Spitzenstrom bis etwa 2 A erreicht, braucht es eine dedizierte Stromversorgung, nicht die Spannungsleiste eines entwicklungsboards. Der Anschluss an ein 5-V-System erfordert einen Pegelwandler für die Datenleitungen. Eine SIM-Karte mit aktiviertem Mobilfunkvertrag wird in den Kartenslot gesteckt; die Antenne ist extern anzubringen.

Das Modul eignet sich für ferngesteuerte Alarmsysteme, die per SMS Benachrichtigungen senden, für Fahrzeugtracker mit Standort-Updates via GPRS, oder für Remote-Geräte in schlecht erreichbaren Gegenden, die nur über Mobilfunk Daten empfangen. Auch Wetterstationen können damit ihre Messwerte zu einem Server übertragen.

Erforderlich sind eine geeignete externe Stromversorgung (Spannungsregler oder Batterie), eine gültige SIM-Karte mit freigegebenem Tarif und eine Mobilfunk-Antenne. Bei Anschluss an 5-V-Logik ist ein Pegelwandler zwingend; direkter Kontakt mit 5 V beschädigt das Modul.

Sicherheitshinweis

Das Modul ist nicht für den Einbau in den Hausstromkreis bestimmt und ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke vorgesehen. Der Betrieb erfordert eine externe Stromversorgung mit mindestens 2 A Spitzenstrom; eine unzureichende Stromversorgung führt zu Fehlfunktionen. Bei Verwendung in einem Netzwerk-Setup oder in Anlagen mit elektrischen Hochleistungskomponenten sind Arbeiten an oder in der Nähe der Elektroinstallation einer Elektrofachkraft vorbehalten.

Lieferumfang

• 1x SIM800L V2.0 5V Wireless GSM/GPRS Modul - Quad-Band, mit Antenne M105
