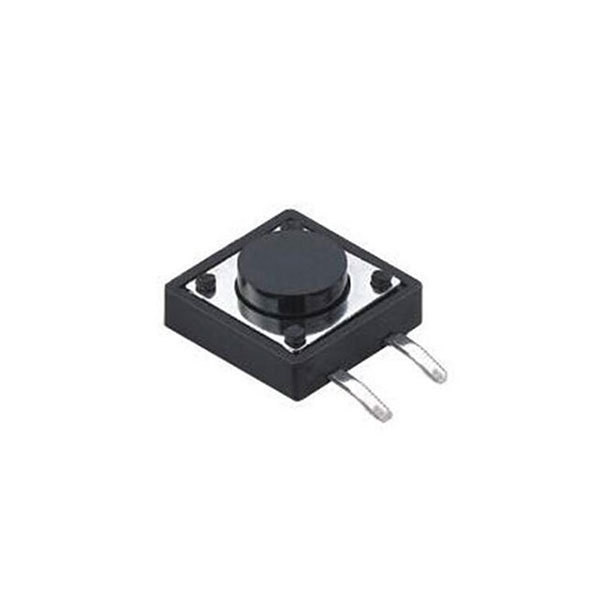

Taster, 2 Pins, 12*12*6mm

Produktübersicht

• Mechanischer Schalter mit 2 Anschlusspins
• Kontakt schliesst beim Druck, oeffnet automatisch beim Loslassen
• Rastermaß 2,54 mm, direkt auf Lochraster und Breadboards steckbar
• Durchstechmontage, 12 * 12 * 6 mm Gehäuse
• Keine externe Stromversorgung erforderlich

Produktbeschreibung

Der Taster ist ein mechanischer Schalter für digitale Eingaben an Mikrocontrollern und ähnlichen Systemen. Im Ruhezustand ist der Stromkreis zwischen den beiden Pins unterbrochen. Beim Druck auf den Knopf verbindet ein federnder Kontakt die Pins leitend, beim Loslassen öffnet sich die Verbindung wieder selbstständig.

Mit einem Rastermaß von 2,54 Millimetern passt der Taster direkt in Lochrasterplatinen oder Steckplatinen ohne Umbiegen der Pins. Das flache Gehäuse von 12 * 12 * 6 Millimetern nimmt wenig Platz ein und positioniert sich stabil auf der Platine.

Typischerweise wird ein Pin an Masse angeschlossen und der andere an einen digitalen Eingangspin des Mikrocontrollers. Ein interner oder externer Pull-up- beziehungsweise Pull-down-Widerstand erzeugt einen definierten Signalpegel, der sich beim Tastendruck ändert. So lässt sich der Taster für verschiedenste Funktionen nutzen, zum Starten eines Programms, zum Erhöhen eines Zählers oder zur Menünavigation.

Da das Bauteil rein mechanisch arbeitet und keine Elektronik enthält, benötigt es keine separate Stromversorgung. Der Einsatz ist möglich in einfachen Lochraster-Projekten bis zu Arduino- und Raspberry-Pi-Anwendungen.

Sicherheitshinweis

Der Taster ist ausschliesslich fuer den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt und nicht für die direkte Anwendung in Hausinstallationen oder als Schalter in Stromkreisen mit Netzspannung geeignet. Bei Unklarheiten zur korrekten Verschaltung des Tasters vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1x Kurzhubtaster, 2 Pins, 12*12*6mm
