Grove - Drehwinkelsensor / Potentiometer (Panelmontage)

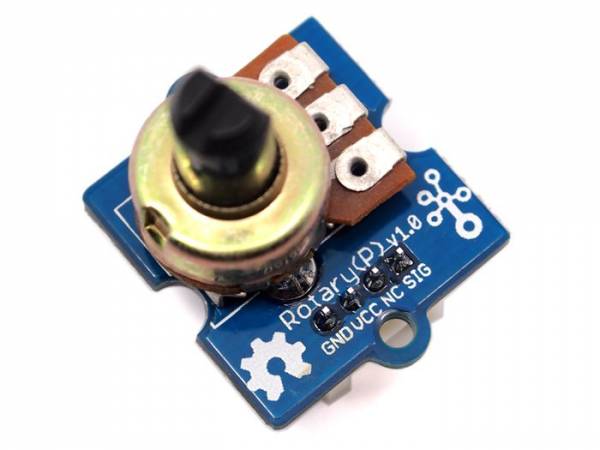

Grove – Drehwinkelsensor (Panel-Montageversion)

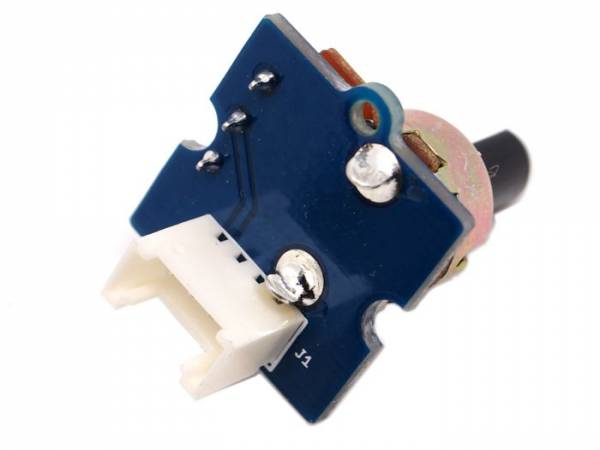

Grove – Drehwinkelsensor, dessen Grove-Anschluss im Vergleich zur Ursprungsversion nach hinten verschoben ist.

Es handelt sich um ein originales Modul aus der Grove-Serie von Seeedstudio. Diese Serie verwendet einheitliche Stecker mit jeweils vier Kontakten, die als VCC, GND, D1 und D2 bezeichnet werden. Dieses Potentiometer erzeugt ein analoges Ausgangssignal zwischen 0V und 5V am Kontakt D1. Der D2-Anschluss wird nicht verwendet. Der Winkelbereich beträgt 300 Grad, mit linearer Wertänderung. Der Widerstandswert beträgt 10 kOhm, perfekt für den Arduino-Einsatz. Das Modul kann auch als Drehwinkelsensor bezeichnet werden.

Das Potentiometer wird auch als Drehpotentiometer oder Poti bezeichnet. Es besteht aus einem Widerstandselement und einem internen Schleifkontakt, der als Schleifer bezeichnet wird und dessen Endanschlüsse am Widerstandselement befestigt sind.

Das Modul ist sowohl mit Arduino als auch Raspberry Pi kompatibel. Aufgrund des einheitlichen Steckersystems der Grove-Serie empfehlen wir die Verwendung eines Shields mit passenden Steckverbindern, z.B. das Grove Base Shield V2 oder bei Verwendung eines Raspberry Pi die Verwendung eines Grove-Base-HAT.

Merkmale

• 300 Grad Winkelbereich mit linearer Wertänderung.
• kompatibel mit Arduino und Raspberry Pi: 0–5 V Analogausgang und 10 kOhm Widerstand. (Je nach Spannungsversorgung)
• Grove-Einheitsstecksystem: Der Sensor gewährleistet „Plug and Play“ und kann für verschiedene Anwendungen vielseitig eingesetzt werden.
• „Panel-Montageversion“: Grove-Anschluss ist nach hinten verlegt.
• Starterfreundlich: Klare Dokumentation und Anleitung vorhanden.

Anwendung

• Grove-basierter Analogeingang
• Arduino-Projekt
• Raspberry PI-Projekt

Spezifikationen

• Maße: 19mm x 19mm x 20mm
• Gewicht: 10g
• Stromspannung: 5V
• Drehwinkel: 0° - 300°

Stückliste

• 1x Grove – Drehwinkelsensor / Potentiometer (Panelmontage-Version)
• 1x Grove-Kabel
