Weerstandsdecade 0 Ohm - 10M Ohm / instelbare weerstand

Produktübersicht

• Einstellbarer Widerstand von 0 bis 10 Megaohm in Dekadenschritten
• Zehn Drehschalter fuer die Wahl der Resistanzwerte
• Laborinstrument fuer Schaltungsentwicklung und Messaufbauten
• Praezisions-Widerstandsdekade mit sehr breitem Bereich
• Regelgenauigkeit durch Dekadenschritte ohne Schieberegler

Produktbeschreibung

Eine Widerstandsdekade ist ein verstellbares Labormessgeraet, mit dem sich Widerstaende stufenweise einstellen lassen. Dieses Modell deckt den Bereich von 0 Ohm bis 10 Megaohm ab und nutzt zehn unabhaengig voneinander schaltbare Dekaden, jede beherrscht einen Dekadenschritt vom Einerohmbereich bis zur Megaohmebene. Das Geraeot funktioniert mechanisch ohne Elektronik, Jeder Drehschalter wird manuell auf den gewuenschten Wert eingestellt, sodass die Gesamtresistanz sich aus der Summe aller Dekadenschalter ergibt.

Typische Anwendungen liegen in der Schaltungsentwicklung, wenn bekannte Widerstandswerte schnell zwischen verschiedenen Bauelementen durchgewechselt werden muessen, ohne jedesmal ein anderes physisches Bauteil einzuloeten. In der Messtechnik dient die Dekade zum Abgleich von Messgeraeten oder zum Justieren von Schaltungen. Auch in der Ausbildung ermoeglicht das Geraet Experimente mit verschiedenen Resistanzwerten ohne groesseres Bauteilsortiment. Pruefstaende fuer elektronische Komponenten nutzen Dekaden zur Simulation von Lastwiderstaenden.

Fuer den Einsatz entfaellt eine Stromversorgung, da das Geraet rein passiv arbeitet. Der Messgenauigkeit liegt im Promille-Bereich. Die Dekade wird ueber Anschlussbuechsen oder Klemmen kontaktiert, die sich auf der Gehaeuseoberseite befinden. Wer haeufig zwischen vielen Widerstandswerten wechselt, profitiert von der schnellen Umschaltbarkeit gegenueber klassischen Einzelbauteilen. Zu beachten ist, dass die Dekade nur passive Lastung vertraegt, also fuer temperaturabhaengige oder aktive Pruefaufgaben nicht geeignet ist.

Sicherheitshinweis

Das Geraet ist ein Laborinstrument fuer Entwicklung und Pruefaufgaben und nicht in den Hausstromkreis zu integrieren. Bei Pruefaufbauten mit Netzspannung oder hoeheren Spannungen muessen alle Arbeiten von einer Elektrofachkraft durchgefuehrt oder ueberwacht werden.

Lieferumfang

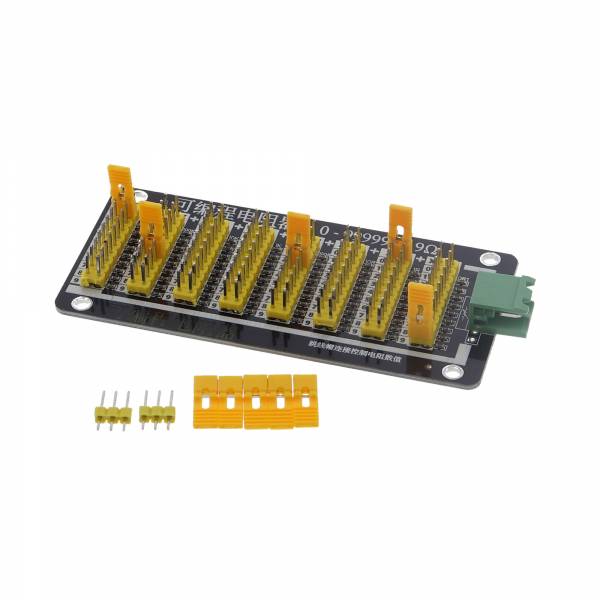

• 1x programmierbarer Widerstand 0,1 Ω bis 99.999.999 Ω
