4-kanaals relaismodule (12V)

Produktübersicht

• Vierkanaliges Relaismodul für Schaltaufgaben bis 12 V
• Betriebsspannung 12 V DC
• Ansteuerung über digitale Ausgänge oder Mikrocontroller
• Jeder Kanal schaltet bis 10 A Last
• Optische Statusanzeige für jeden Kanal
• Steckerleisten für sichere Kontaktierung

Produktbeschreibung

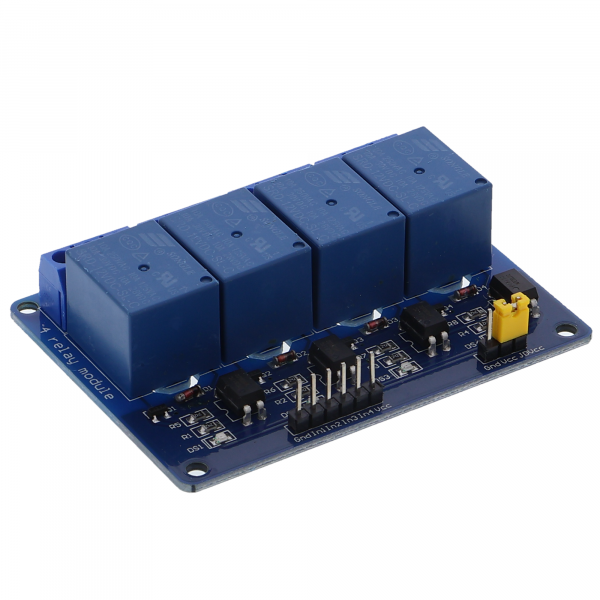

Dieses Relaismodul stellt vier unabhängige Schalter bereit, die sich über digitale Signale von einem Mikrocontroller aus betätigen lassen. Das Modul arbeitet mit einer Betriebsspannung von 12 V, wozu eine externe Stromversorgung notwendig ist. Jeder Kanal kann Lasten bis 10 A schalten, was für viele praktische Anwendungen ausreicht.

Das Modul enthält vier Relais, deren Spulen durch die Steuersignale erregt werden. Die Kontakte ermöglichen es dann, externe Lasten zu- oder abzuschalten, unabhängig von der Ansteuerspannung. Eine LED zeigt für jeden Kanal den Schaltzustand an. Weil die Relais galvanisch isoliert arbeiten, lassen sich damit auch größere Stromkreise ohne direkte elektronische Verbindung schalten.

Das Modul eignet sich zum Anschalten von Pumpen, Magnetventilen oder Heizelementen in automatisierten Systemen. Alarm- oder Sicherheitsschaltungen können damit realisiert werden, etwa zum Auslösen von Türverriegelungen oder Warnsignalen. In Verkehrssimulationen oder Modellbahn-Steuerungen lassen sich Weichen, Signale und Bahnstromkreise schachteln. Auch die Fernsteuerung von Leuchten oder kleinen Motoren über Relaislogik ist möglich.

Der Anschluss erfolgt über Steckerleisten für die Steuersignale und Klemmschrauben für die Lastkreise. Eine separate 12-V-Stromversorgung muss bereitgestellt werden. Die maximale Schaltleistung pro Kanal beträgt etwa 120 W bei 12 V Gleichspannung; höhere Spannungen oder Wechselspannungen erfordern Prüfung nach Datenblatt. Das Modul arbeitet zuverlässig mit gängigen Mikrocontroller-Boards und benötigt je Kanal einen Steueingang.

Sicherheitshinweis

Das Modul ist ausschließlich zum Aufbau von Prototypen sowie Test- und Entwicklungszwecken bestimmt und nicht für den Dauerbetrieb in Hausinstallationen geeignet. Bei Schaltaufgaben an oder nahe der Elektroinstallation ist eine Elektrofachkraft einzubeziehen. Im Fehlerfall oder bei Betrieb mit unbekannten Lasten vor der Inbetriebnahme eine Elektrofachkraft konsultieren.
