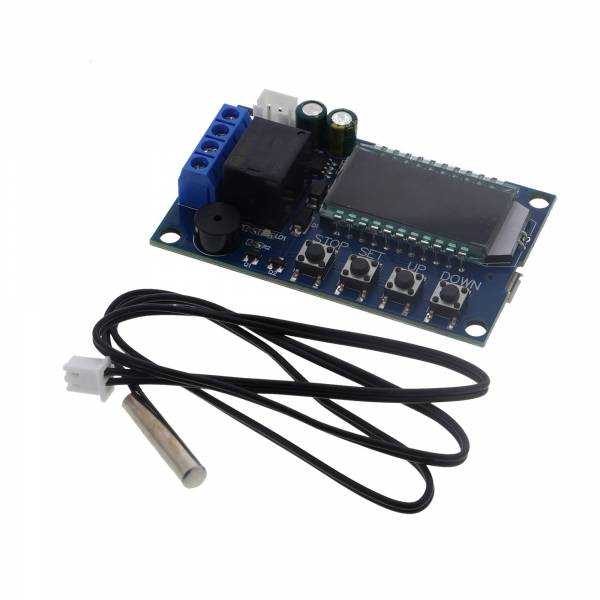

Temperatuurregelmodule met zeer nauwkeurig digitaal display
Overzicht:
- Modelnummer: XY-T01
- Toepassing: Koelen, verwarmen
- Temperatuur meetbereik: -50℃ tot 110℃
- Meetnauwkeurigheid: +/- 0.1℃
- Voedingsspanning: 6,0 - 30 V DC
- Meetingang: NTC10K
- Update frequentie: 0.5 seconden
- Type sonde: Waterdichte sonde met een lengte van 0,5 meter
- Type uitgang: 10 A relaisuitgang
- Afmetingen: 68*42*15mm
|
Commando |
Beschrijving: startTempo |
|
startTempo |
Temperatuur starten |
|
stop |
Temperatuurrapport stoppen |
|
lezen |
Parameterinstelling lezen |
|
op |
Relais activering |
|
uit |
Relais deactivering |
|
StelT:XXX in |
Temperatuur instellen -50 ~ -01 00.0~99.9 100~110 |
|
TerugT:XX.X |
Spelingstemperatuur instellen (00.0~30.0) |
|
OFE:XX.X |
Temperatuur kalibratie (-10.0~10.0) |
|
ALA:XX.X |
Alarm temperatuur (-50.0 ~ 110.0) |
|
OPH:XXXX |
Startvertraging (0 ~ 9999 minuten) |
Modi:
1. Verwarmingsmodus "H":
Als de temperatuur ≤ SetT - BackT ; beginnen de verwarmers te werken;
Als de temperatuur ≥ SetT is, wordt het relais uitgeschakeld en stopt het verwarmingssysteem met werken.
2. Koelmodus "C":
Als temperatuur ≥ SetT + BackT ; beginnen de koelunits te werken;
Als temperatuur ≤ SetT ; stoptde koeleenheid met werken;
3. Alarm hoge temperatuur "ALA":
Als de temperatuur ≥ alarmtemperatuur is, opent het systeem het geluids- en lichtalarm en schakelt het relais uit. Elke toets stopt het lichtgeluid.
4. Startvertraging "OPH":
Wanneer een normale verwarmings- of koelingsronde is voltooid, start het systeem op tijd T, en pas na T≥OPH kan het systeem de volgende verwarmings- of koelingsronde uitvoeren;
5. Temperatuurcorrectiefunctie OFE (-10,0 ~ 10,0°):
Het systeem werkt lange tijd en kan afwijkingen hebben die met deze functie kunnen worden gecorrigeerd: Temperatuur = gemeten + kalibratie;
6. Op afstand uitlezen/instellen van parameters:
De parameters zoals temperatuurcorrectie kunnen via UART worden ingesteld.
7. Real-time temperatuurrapport:
Als de temperatuurrapportagefunctie is ingeschakeld, wordt het product met tussenpozen van 1 seconde van de UART naar de terminal verzonden, wat het verzamelen van gegevens vergemakkelijkt;
8. Relaisactivering (standaard activering):
Wanneer het relais is uitgeschakeld, blijft het relais losgekoppeld...;
9. Fabrieksinstellingen herstellen:
Druk tegelijkertijd op de STOP-knop, stel de knop langer dan 3 seconden in en herstel de fabrieksinstellingen.
Werkmodus instellen/afspelen temperatuur:
1. Druk in de lopende gebruikersinterface kort op de knop SET om de snelle instelinterface op te roepen.
2. Nadat je de interface voor snelle instellingen hebt opgeroepen, kun je de parameters wijzigen.
3. Gebruik de knop OMHOOG-OMLAAG om de parameterwaarde te wijzigen en ondersteun kort/lang indrukken.
4. Druk lang op SET om meer dan 3S of continu 6S in te stellen zonder knopbediening, verlaat snel de interface en sla de parameters op.
Alarm temperatuur/vertraging start/temperatuur correctie:
1. Druk in de gebruikersinterface langer dan 3 seconden op SET en voer de parameters in om de interface in te stellen.
2. Voer de parameter voor het instellen van de interface in en druk kort op de knop SET om de parameterinstellingen te wijzigen.
3. Gebruik de knop OMHOOG-OMLAAG om de parameterwaarde te wijzigen en ondersteun kort/lang indrukken.
4. Druk 3 seconden lang op SET of 6 seconden lang zonder op de knop te drukken om de interface voor het instellen van parameters te verlaten en de parameters op te slaan.
2. Voer de parameter voor het instellen van de interface in en druk kort op de knop SET om de parameterinstellingen te wijzigen.
3. Gebruik de knop OMHOOG-OMLAAG om de parameterwaarde te wijzigen en ondersteun kort/lang indrukken.
4. Druk 3 seconden lang op SET of 6 seconden lang zonder op de knop te drukken om de interface voor het instellen van parameters te verlaten en de parameters op te slaan.
Het alarm voor hoge temperatuur inschakelen (standaard uitgeschakeld):
Ga naar de interface voor het instellen van parameters, schakel naar de alarmparameter ALA, schakel de alarmfunctie voor hoge temperaturen in of uit door kort op de STOP-knop te drukken. Wanneer de alarmfunctie voor hoge temperaturen is uitgeschakeld, toont ALA "----" als herinnering;
De startvertraging activeren (standaard 0ff):
Ga naar de interface voor parameterinstelling, schakel naar de parameter OPH-alarm, schakel de alarmfunctie voor hoge temperaturen in of uit door kort op de STOP-knop te drukken. Als de alarmfunctie voor hoge temperaturen gesloten is, geeft OPH "----" weer als herinnering;
Leveringsomvang:
- 1x XY-T01 - Digitale thermostaat
