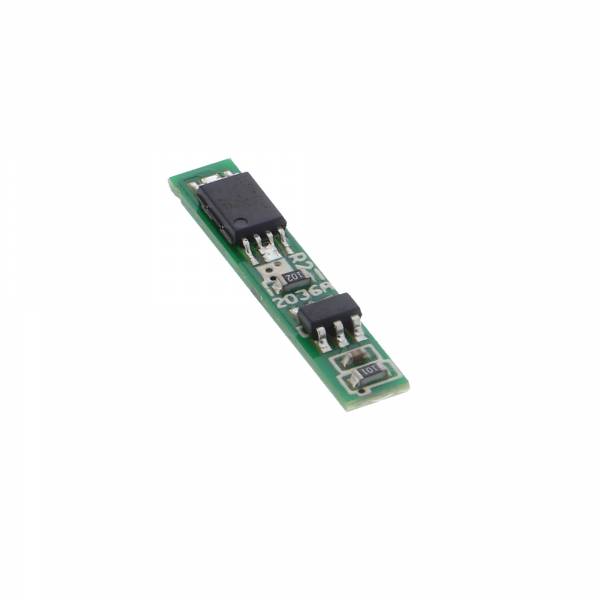

Lithium batterij beveiligingskaart - 3,7V, 2A

Produktübersicht

• Schutzplatine für eine Lithium-Ionen-Zelle mit Nennspannung 3,7 V
• Maximaler Entladestrom 2 A
• Überladeschutz, Überentladeschutz und Kurzschlussschutz integriert
• Anschluss über Lötpads oder Steckkontakte für die Zelle und Last
• Verhindert Übertemperatur durch interne Schaltkreise

Produktbeschreibung

Diese Schutzplatine schützt eine Lithium-Ionen-Zelle vor den wichtigsten Beschädigungsrisiken beim Laden und Betrieb. Sie überwacht kontinuierlich die Spannung der Zelle und unterbricht die Stromversorgung, wenn diese beim Laden über 4,2 V ansteigt oder beim Entladen unter 2,5 V fällt. Ein weiterer Schaltkreis trennt die Zelle ab, sobald der Entladestrom 2 A überschreitet oder ein Kurzschluss auftritt.

Für den Anschluss wird die Zelle an die Eingangsanschlüsse gelötet oder gesteckt, die Verbraucher gehen auf die Ausgangsanschlüsse. Die Schutzplatine selbst benötigt keinen eigenen Stromanschluss und verursacht im Ruhezustand nur einen minimalen Stromverbrauch. Alle Schutzfunktionen arbeiten automatisch ohne externe Steuersignale.

Einsatzgebiete sind tragbare Geräte wie LED-Taschenlampen, kleine Messgeräte oder portable Lautsprecher, bei denen eine einzelne Lithium-Ionen-Zelle die Stromversorgung übernimmt. Auch in Hobby-Elektronikprojekten sichert die Platine wiederaufladbare Zellen ab, deren Ladegerät nicht über die nötige Qualitätskontrolle verfügt. Selbstgebaute Akku-Packs profitieren vom zuverlässigen Schutz gegen thermische Überlastung.

Die Platine ist ausschließlich für Lithium-Ionen-Zellen mit 3,7 V Nennspannung ausgelegt. Mit anderen Zelltypen oder Spannungen darf sie nicht betrieben werden. Ein separates Ladegerät mit angepasstem Ladestopp ist erforderlich, da die Schutzplatine nur die Zelle überwacht, das Laden aber nicht steuert.

Sicherheitshinweis

Lithium-Ionen-Zellen erfordern sachgerechte Handhabung; Kurzschlüsse, Beschädigungen und extreme Temperaturen können zu Entzündung oder Explosion führen. Die Schutzplatine dient ausschließlich dem Aufbau von Prototypen und Entwicklungszwecken. Arbeiten mit Hochstromquellen sind Elektrofachkräften vorbehalten, bei Unsicherheiten vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1x Lithiumbatterie Schutzplatine - 3,7V, 2A
