Capaciteitsmeter Bouwpakket Meter Kit

Produktübersicht

• Kapazitätsmesskits zum Selbstaufbau für die Bestimmung von Kapazitätswerten
• Messwertanzeige auf einem LCD-Display
• Digitale Auflösung bis in den Pikofarad-Bereich
• Stromversorgung über USB oder Batterie möglich
• Alle Komponenten bereits selektiert und sortiert
• Hochfrequenz-Messschaltung für präzise Messergebnisse

Produktbeschreibung

Das Kit zum Selbstaufbau eines Kapazitätsmessgerätes richtet sich an Elektroniker, die ihre Bauteile vor dem Einsatz prüfen oder Kapazitätswerte unbekannter Komponenten bestimmen möchten. Der Bausatz enthält alle notwendigen elektronischen Komponenten; deren Montage auf der beiliegenden Leiterplatte erfordert Erfahrung im Löten und Ablesen von Schaltplänen.

Die Messung basiert auf einer hochfrequenten Messschaltung, die den zu prüfenden Kondensator in einen oszillierenden Stromkreis einbindet und die resultierende Frequenzänderung auswertet. Das Ergebnis erscheint digitalangezeigt auf dem LCD-Display in Bereichen vom Pikofarad bis zum Mikrofarad. Kalibrationen vor der Messung sind nicht erforderlich.

Im Laborbetrieb hilft das Gerät beim Sortieren von Verschleißteilen oder beim Identifizieren von Bauteilen ohne Beschriftung. In der Schaltungsentwicklung werden fehlerhafte oder gealte Kondensatoren schnell erkannt, ohne diese auslöten zu müssen. Auch für Reparaturbetriebe ist eine Schnellprüfung möglich, wenn Kapazitätsabweichungen Fehlfunktionen verursachen.

Die Stromversorgung erfolgt je nach Ausführung über einen USB-Anschluss oder zwei bis vier Batteriezellen; welche Variante vorliegt, ist der Komponentenliste zu entnehmen. Beim Betrieb an Wechselspannung muss ein separater USB-Adapter bereitgestellt werden. Die maximale Messgenauigkeit liegt bei etwa zwei Prozent und gilt für mittlere Kapazitätsbereiche; sehr kleine oder sehr große Werte zeigen höhere Toleranzen.

Sicherheitshinweis

Der Bausatz ist nicht für den Einbau in den Hausstromkreis bestimmt und dient ausschließlich zu Test- und Entwicklungszwecken. Löten Sie das Gerät nur an einem gut belüfteten Arbeitsplatz zusammen und beachten Sie die üblichen Sicherheitsregeln für Elektrolöten. Bei Unklarheiten zu Stromversorgung oder Messbetrieb konsultieren Sie vor der Inbetriebnahme eine Elektrofachkraft.

Lieferumfang

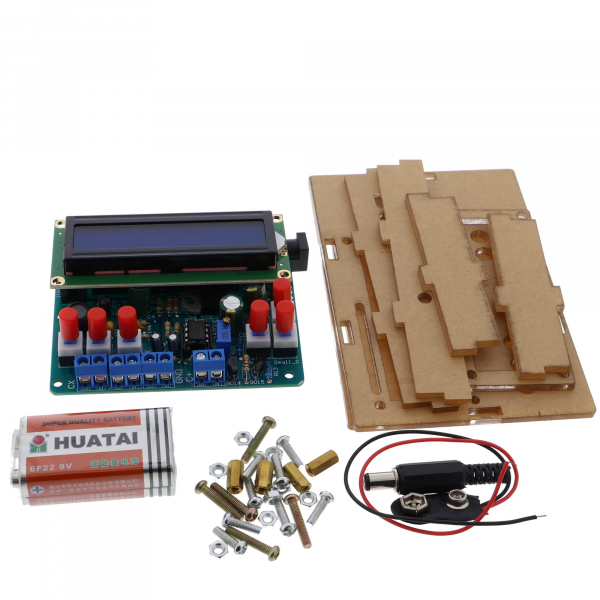

• 1x Kapazitätsmessgerät DIY Kit Messgerät-Bausatz für Tüftler und Bastler
