NE5532 Scheda preamplificatore 12-35V

Produktübersicht

• Operationsverstärker-Modul mit NE5532-IC für Niederfrequenzverstärkung
• Betriebsspannungsbereich 12 bis 35 V asymmetrisch
• Zwei unabhängige Kanäle auf einer Platine
• Eingänge für Signalquellen mit hohem Innenwiderstand
• Ausgänge mit niedriger Impedanz für nachfolgende Stufen
• Bestückungsplatz für externe Rückkopplungs- und Biaswiderstände

Produktbeschreibung

Der Vorverstaerker mit zwei NE5532-Kanälen bietet Verstärkung im Audio- und Niederfrequenzbereich. Jeder Kanal wird eigenständig konfiguriert und betrieben, was flexible Verdrahtung in Aufbauten ermöglicht.

Der NE5532 ist ein Breitband-Operationsverstärker mit geringem Rauschen. Die Grundverstärkung wird durch extern angebrachte Widerstände eingestellt; ohne Rückkopplung arbeitet der IC in Ausgangsbegrenzung. Typische Verstärkungswerte liegen zwischen 10 und 100-fach, je nach Widerstandsverhältnis.

Einsatzbereiche sind Mikrofonverstärker in Aufnahmeketten, Instrumenteneingangsschaltungen für Synthesizer und Effektgeräte, sowie Signalaufbereitung in analogen Messstationen. Auch für den Wiederaufbau von Röhrenverstärkern oder die Vorstufe zu Leistungsverstärkern ist das Modul geeignet.

Die Betriebsspannung muss zwischen 12 und 35 V liegen; eine Stromversorgung wird benötigt. Die IC-Schaltung setzt Biasing voraus, deshalb müssen die Eingänge korrekt dimensioniert werden, sonst klirrt das Signal. Bei hochohmigen Signalquellen ist eine Eingangsimpedanz von mindestens 10 kOhm erforderlich.

Sicherheitshinweis

Der Betrieb mit Spannungen oberhalb von 35 V zerstört das IC. Dieses Modul ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt und nicht für den Einbau in den Hausstromkreis geeignet. Arbeiten an oder nahe der Elektroinstallation sind Elektrofachkräften vorbehalten; bei Unklarheiten zur Stromversorgung oder Auslegung vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

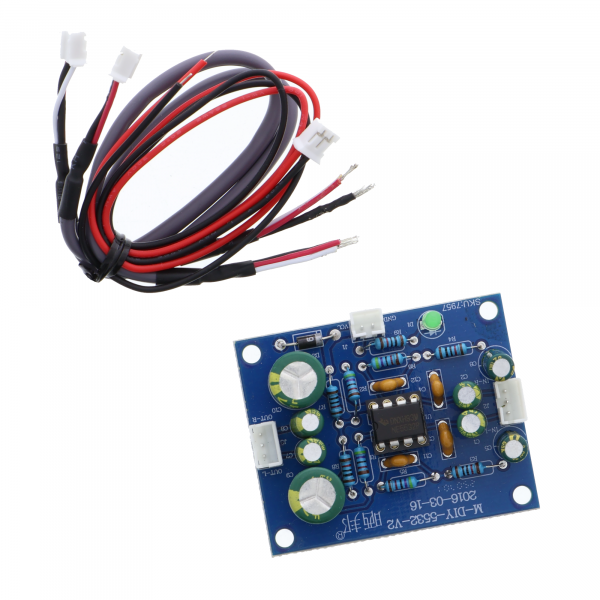

• 1x NE5532 Vorverstärkerplatine 12-35V
