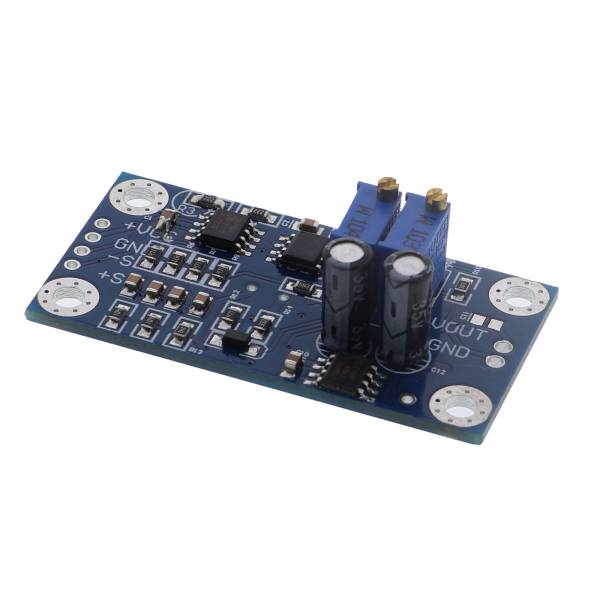

AD620 Spanningsversterker Signaalinstrumentatiemodule

Produktübersicht

• Instrumentierungsverstärker für kleine Spannungen, Messbereich ±325 mV bis ±2,5 V in vier selektiven Spannungsbereichen
• Integrierter IC mit festem Verstärkungsfaktor oder programmierbarer Verstärkung über externe Widerstände
• Versorgungsspannung ±2,7 V bis ±18 V oder single-supply 5,4 V bis 36 V
• Ausgangsspannung 0 bis +Vcc bei single-supply oder ±Vout bei dual-supply möglich
• Gain-Einstellung durch Widerstand zwischen Pin 16 und Pin 17, Gain zwischen 1 und 10000 erreichbar
• Interner Referenzspannungsausgang (2,5 V) für Messgrößen-Kalibrierung nutzbar

Produktbeschreibung

Der AD620 ist ein Signalverstärker für die Messung kleinster Spannungen, wie sie von Sensoren oder Messschnittstellen geliefert werden. Der integrierte Instrumentierungsverstärker arbeitet differenziell, er erfasst die Spannungsdifferenz zwischen zwei Eingängen und verstärkt nur diese, während Störungen auf beiden Leitungen (sogenanntes Rauschen im Common Mode) unterdrückt werden. Dies macht das Modul ideal für Anwendungen, in denen Signale über längere Leitungen transportiert werden oder mehrere Störquellen in der Umgebung sind.

Die Verstärkung wird durch den Wert eines externen Widerstands gesteuert; die interne Schaltung berechnet dann den genauen Gain. Ein Widerstand von 100 kOhm führt zu Verstärkung 100, ein 1-kOhm-Widerstand zu Verstärkung 10000. Die interne Referenzspannung von 2,5 V ermöglicht Rückkopplung zum Sensor, etwa zur Versorgung eines Messaufnehmers. Der Ausgang wird je nach Stromversorgung (single-supply oder dual-supply) unterschiedlich interpretiert und benötigt entsprechende Auswertung durch Analog-Digital-Wandler oder ähnliche Schaltungen.

Der Verstärker eignet sich für Wägezellen und Drucksensoren in Wagensystemen, Feuchte- oder Temperatursensorik über niederohm Messbrücken sowie für biomedizinische Sensoren wie EKG-Messungen. Auch in Labormessaufbauten häufig anzutreffen, um schwache Signale sichtbar zu machen, bevor sie digitalisiert werden. Besonderheit ist der verhältnismäßig hohe Eingangswiderstand, der Sensoren kaum belastet.

Die Anschlussspannung wird je nach Projektanforderung gewählt, Bei Batteriebetrieb genügt ±2,7 V, im Labor mit Labornetzteilen sind ±18 V möglich. Der Ausgang muss über einen Analog-Digital-Wandler oder ein Messmodul mit entsprechender Eingangsspannung ausgewertet werden. Die genaue Verstärkung erfordert das Berechnen oder Messen des externen Widerstands und ist nicht kalibrierungsfrei, falls höchste Genauigkeit nötig ist.

Sicherheitshinweis

Das Modul ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt. Es ist nicht für den Einbau in den Hausstromkreis geeignet. Bei Arbeiten an oder nahe der Elektroinstallation ist eine Elektrofachkraft heranzuziehen; im Zweifelsfall vor der Inbetriebnahme Rücksprache mit einer Elektrofachkraft halten.

Lieferumfang

• 1x AD620 Spannungsverstärker-Signalinstrumentierungsmodul
