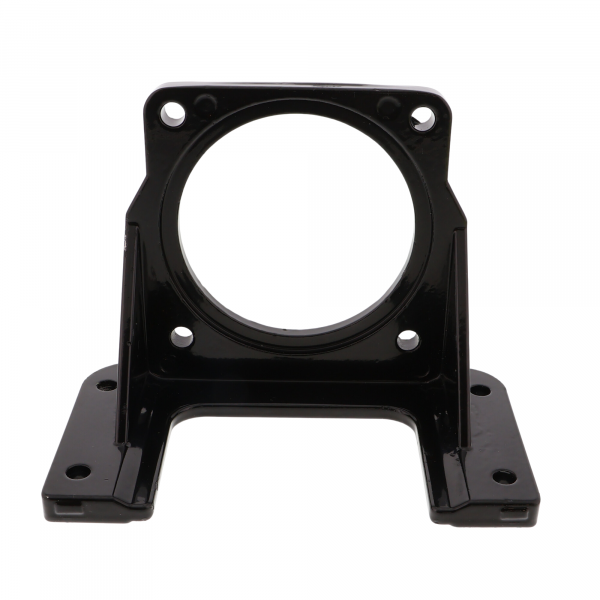

Staffa per motore passo passo NEMA 23/24/32/34 per viti a ricircolo di sfere - HM15

Produktübersicht

• Adapterblock zur Kopplung von Schrittmotoren mit Kugelumlaufspindeln
• Integriertes Kugellager fuer die Spindellagerung
• Passend fuer Motorflansche NEMA 23, 24, 32 und 34
• Ausgelegt fuer Spindeldurchmesser ca. 16 mm
• Aluminium-Gehaeuse mit verschiedenen beiliegenden Adapterringen

Produktbeschreibung

Diese Halterung verbindet einen Schrittmotor direkt mit einer Kugelumlaufspindel und uebernimmt zugleich deren Lagerung. Das Aluminium-Gehaeuse traegt ein integriertes Kugellager, das die Spindel unterstuetzt und so Radiallasten aufnimmt, waehrend die Drehbewegung des Motors auf die Spindel uebertragen wird.

Kugelumlaufspindeln arbeiten spielfrei, weil Kugeln in der Spindelmutter umlaufen statt auf Gewindeflanken zu reiben. Das verringert den Rollwiderstand deutlich, was wiederum weniger Antriebskraft erfordert und den Verschleiß begrenzt. Dieser Halter ist fuer Spindeln mit etwa 16 mm Durchmesser konzipiert, wie sie in den gaengigen Baugroessen SFU2004, SFU2005 und SFU2010 vorkommen.

Die beiliegenden Adapterringe ermoeglichen die Anpassung an vier verschiedene Motorflanschen. So laesst sich die Halterung je nach vorhandenem Motor waehlen und flexibel in Linearachsen fuer CNC-Fräsmaschinen oder Positioniersysteme einbauen, wo Schrittmotoren Spindeln mit hoher Praezision antreiben sollen.

Der Einsatz setzt eine Kugelumlaufspindel mit passendem Durchmesser sowie einen Schrittmotor einer der vier unterstuetzten NEMA-Groessen voraus. Die beiliegenden Adapterringe sind notwendig fuer die korrekte Montage auf dem jeweiligen Motorflansch.

Sicherheitshinweis

Dieses Produkt ist ausschliesslich zum Aufbau von Prototypen sowie fuer Test- und Entwicklungszwecke bestimmt. Bei der Montage an drehenden Motoren und Spindeln ist auf ausreichenden Schutz vor Quetsch- und Scherkanten zu achten. Bei Unsicherheiten zur korrekten Installation ist vor der Inbetriebnahme eine Elektrofachkraft zu befragen.

Lieferumfang

• 1x Schrittmotorhalterung - Variante je Auswahl
