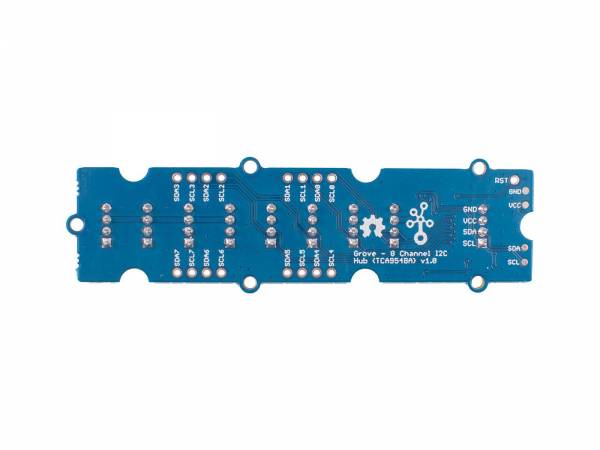

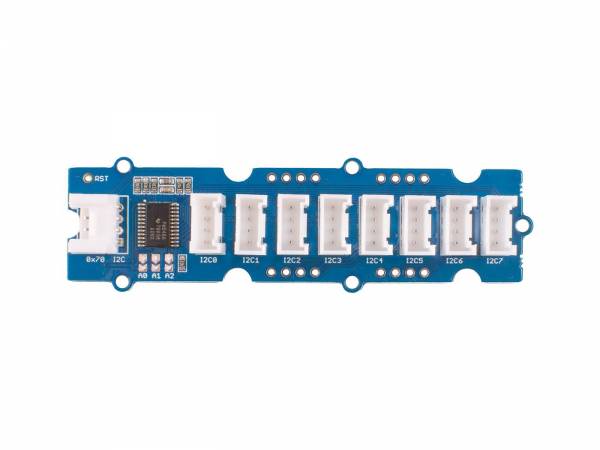

Grove - 8-kanaals I2C multiplexer/I2C hub
De Grove - 8-kanaals I2C multiplexer/I2C hub is gebaseerd op de TCA9548A I2C multiplexer chip. Met deze hub kun je tot 8 I2C apparaten met hetzelfde adres aansluiten op hetzelfde Grove I2C systeem.
Normaal gesproken gebruiken I2C apparaten verschillende adressen in hetzelfde bussysteem. Zelfs als de Grove I2C Hub (4 of 6 poorten) wordt gebruikt, kun je alleen apparaten met verschillende adressen aansluiten. Met de Grove 8-kanaals I2C hub kun je echter maximaal 8 I2C apparaten met hetzelfde adres aansluiten op hetzelfde Grove I2C systeem, dankzij de TCA9548A I2C multiplexer chip. Hierdoor kunnen 8 apparaten met hetzelfde adres door dezelfde controller worden bestuurd door middel van time-division multiplexing.
Kenmerken:
- 8 Grove I2C-poorten
- Ondersteunt meerdere apparaten met hetzelfde I2C-adres
- Ondersteunt 3,3 V/5 V systeem

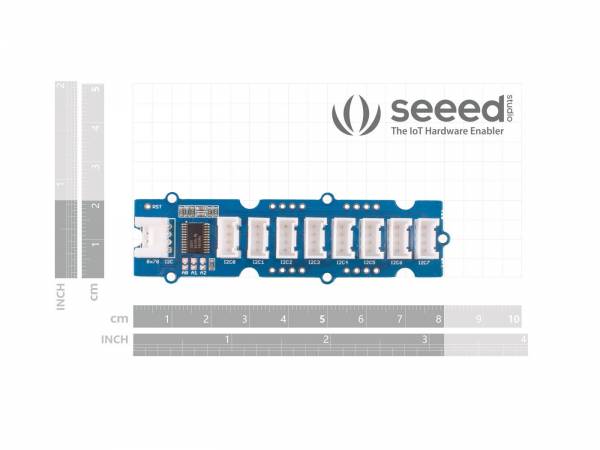

- 80 mm x 20 mm
Toepassing:
- Uitbreiding van de I2C apparaatinterface
Wat is Grove?
Grove vergemakkelijkt het aansluiten, experimenteren en vereenvoudigt het prototypingproces. Er zijn geen jumpers of solderingen nodig. Er zijn meer dan 300 Grove modules ontwikkeld voor een breed scala aan toepassingen en om aan uiteenlopende eisen te voldoen. Niet alleen de hardware is open source, maar ook de software. Instructie PDF documenten en een wiki zijn beschikbaar voor Grove gebruikers (vooral beginners).
We bieden verschillende Grove Shields om verbinding te maken met het Grove systeem met verschillende microcontrollers.
Onderdelenlijst:
- 1x Grove - 8-kanaals I2C hub (TCA9548A)
- 1x Grove kabel
