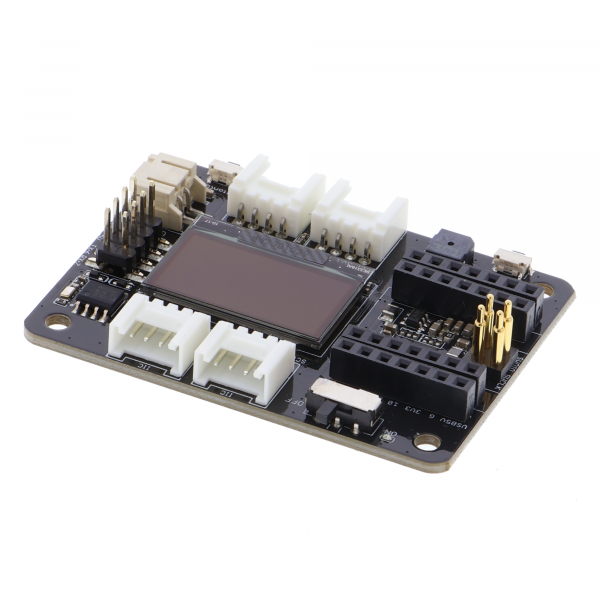

Seeed Studio - Uitbreidingsbord voor XIAO (met Grove OLED)
incl. BTW plus verzendkosten
Levertijd: ca. 1-3 Dagen
- Artikelnr: F23108202
- Gewicht: 0,01 kg
- Afmetingen verpakking: 6 cm x 4 cm x 1 cm (L x B x H)
Seeed Studio XIAO uitbreidingskaart
Het Seeed Studio XIAO uitbreidingsbord is een krachtig, functioneel uitbreidingsbord voor de Seeed Studio XIAO serie met slechts de helft van het formaat van een Raspberry Pi 4. Hiermee kun je snel en eenvoudig prototypes en projecten maken. Met de uitgebreide randapparatuur kun je de oneindige mogelijkheden van de Seeed Studio XIAO-serie verkennen. Circuit Python wordt ook goed ondersteund door dit bord.
Kenmerken:
- Krachtig en functioneel: uitbreidingsbord voor de Seeed Studio XIAO-serie.
- Compact formaat: De helft kleiner dan een Raspberry Pi 4, ideaal voor draagbare projecten.
- Snel prototypen: Eenvoudig debuggen en resetten, ondersteunt Circuit Python.
- Uitgebreide randapparatuur: Inclusief OLED-scherm, RTC, geheugenuitbreiding, passieve zoemer, gebruikersknop, batterijbeheer.
- Gebruiksgemak: Solderen is niet nodig, plug-and-play met Grove-connectoren.
- Veelzijdige toepassingen: Geschikt voor SMD-debug, rapid prototyping en miniprojecten.
Inclusief uitgebreide randapparatuur:
- OLED-scherm visuele weergave van gegevens zonder aansluiting op een pc, waardoor efficiënter debuggen mogelijk is en toepassingen zoals een sensorhub, gegevenscontrolesysteem, enz. kunnen worden gecreëerd
- RESET knop geen startkabels en kortsluiting meer, eenvoudig met één klik resetten.
- SWD foutopsporing de SWD-pin is uitgevoerd als een mannelijke pin header, wat het aansluiten van de debugger en het downloaden van firmware sterk vereenvoudigt.
- Hoge precisie RTC dankzij de zeer nauwkeurige real-time klok met back-upbatterij kan de tijd nauwkeurig worden bijgehouden als de hoofdvoeding is uitgeschakeld.
- Uitbreidbaar geheugen met een MicroSD-kaartsleuf aan de achterkant hoef je je geen zorgen meer te maken over geheugenbeperkingen bij het toevoegen van bibliotheken en het gebruik van Circuit Python.
- Gebruikersknop zorg voor nog een aangepaste knop naast de RESET-knop.
- Passieve zoemer : Dezelfde passieve buzzer op de Wio-terminal waarmee je de PMW-frequentie kunt wijzigen om een andere pieptoon te krijgen en zo een "buzzermuziek" te krijgen.
- Grove aansluitingen alle pinnen zijn naar buiten gebracht, plug-and-play Grove aansluitingen ondersteunen gangbare dataprotocollen (Grove IIC 2, Grove UART 1, A0/D0 Grove*1)
- Lipo-batterij opladen jST2.0mm standaard Lipo-batterijconnector en batterijbeheersysteem, ondersteunt zowel USB als Lipo-batterijvoeding en eenvoudig opladen van de batterij aan boord.
- 5 V servoconnector de 5 V uitgang wordt naar de stekkeraansluiting geleid voor de 5 V servo en sensoraansluiting.
Specificaties:
Artikel | Detail |
---|---|
Stroomvoorziening | 5 V / 3,7 V lithiumbatterij |
RTC-chip | PCF8563T/5 |
RTC-batterij | CR1220 |
Uitbreidbaar geheugen | Micro SD-kaart |
Beeldscherm | 0,96 OLED-scherm |
Andere externe apparaten | Passieve zoemer, gebruikersknop, 5 V servo-aansluiting |
Laadstroom | Maximaal: 460 mA |
Grove interface | Grove I2C *2, Grove UART *1, A0/D0 Grove *1 |
Afmetingen | 57x42mm |
Wat is Grove?
Grove vergemakkelijkt het aansluiten, experimenteren en vereenvoudigt het prototypingproces. Er zijn geen jumpers of solderingen nodig. Er zijn meer dan 300 Grove modules ontwikkeld voor een breed scala aan toepassingen en om aan uiteenlopende eisen te voldoen. Niet alleen de hardware is open source, maar ook de software. We bieden verschillende Grove Shields om een verbinding met het Grove systeem met verschillende microcontrollers mogelijk te maken.
Leveringsomvang:
- 1x Seeeduino XIAO uitbreidingsbord
