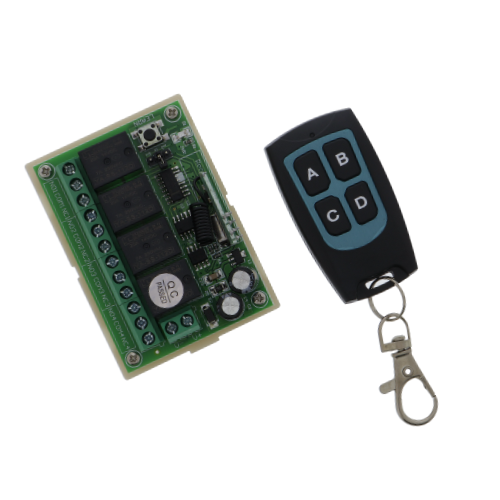

Draadloze afstandsbediening + ontvangermodule, incl. 4-kanaals relais - 12V, 433 MHz 200m

Overzicht:

• Radiografische afstandsbediening met 4-kanaals relais-ontvangermodule
• Geschikt voor autonome besturing van elektrische circuits (bijv. garagedeuren, ramen, autodeuren, enz.)
• De 4 relais kunnen afzonderlijk van elkaar worden aangestuurd
• Eenvoudig te programmeren via de programmaknop op de printplaat

Instructies:

• Druk op de programmeertoets, het display knippert, laat je vinger los, druk op een willekeurige toets van de afstandsbediening, het display knippert 2x en gaat uit. Dit betekent dat de informatie met succes is opgeslagen.
• Er kunnen meer dan 12 PCS 2262 of 1527 chips worden ingeleerd met de verschillende codes van de draadloze afstandsbediening.
• Wissen: Druk ongeveer 8 seconden op de inleerknop, de indicator gaat aan en uit, dit betekent dat de in het geheugen opgeslagen informatie succesvol is verwijderd.

Programmeerinstructies:

1. De voeding aansluiten
Sluit de module aan op een 12 V gelijkstroomvoeding. Let op de juiste polariteit.
Zodra de module van stroom wordt voorzien, gaat er meestal een status-LED branden om aan te geven dat de module klaar is voor gebruik.

2.overschakelen naar leermodus en selectiemodus
Druk op de inleerknop om de module in de inleermodus te zetten.
Schakel over naar de gewenste modus (pin L/S1/T):

Huidige modus: verbindt geen twee pinnen.
Het relais is alleen actief totdat een knop wordt losgelaten.

Aan/uit-modus: verbindt pin2 en pin3 of S1 en T.
Als je één keer op de betreffende knop drukt, wordt het relais ingeschakeld en als je nog een keer op de knop drukt, wordt het weer uitgeschakeld.

Vergrendelmodus: verbindt pin1 en pin2 of L en S1.
Een relais blijft actief totdat er op een andere knop wordt gedrukt.

3. De afstandsbediening koppelen
Druk op een knop van de afstandsbediening die je met het relais wilt bedienen terwijl de module in leermodus staat.
De ontvangermodule herkent het signaal en slaat het op.
In de regel geeft de module aan dat het inleerproces geslaagd is doordat de led kort oplicht of uitgaat.

4.testen
Zodra de draadloze afstandsbediening geprogrammeerd is, kun je op de knoppen op de afstandsbediening drukken om de overeenkomstige relais te activeren of deactiveren.

De ontvanger resetten:
Als je de programmering opnieuw wilt instellen, houd je de inleerknop ongeveer 8 seconden ingedrukt tot de LED-indicator uitgaat.

Functionaliteit van de uitgang:

• Zelfvergrendelend: Sluit JP1 aan op de cut-out kap.
• Als de cut-outkap onbezet is, zijn JP1 en JP2 ook niet aangesloten.
• Sluit JP2 aan op de afsluitkap.

Specificaties:

Ontvanger

• 1. Bedrijfsspanning: DC 12 V
• 2. Ruststand: Minder dan 6 mA
• 3. Bedrijfstemperatuur: -40 °C tot +80 °C
• 4. Gevoeligheid ontvanger: meer dan -105 dBm
• 5. Werkfrequentie: 433 MHz
• 6. Uitgangsspanning: DC en AC zijn optioneel
• 7. Uitgangsstroom: minder dan 3 A
• 8. Max. Belastingsstroom: 10 A
• 9. Afmetingen: 72 x 52 x 26 mm

Afstandsbediening

• 1. Afstandsafstand: 200 m
• 2. Bedrijfsspanning: DC 12 V
• 3. Frequentie: 433 MHz
• 4.stroomsterkte : 13 mAh
• 5. Type code: vaste code/leercode
• 6.Afmetingen: 58 x 39 x 14 mm

Opmerking: Bij dit product worden geen instructies geleverd.

Leveringsomvang:

• 1x relais/ontvangermodule
• 1x afstandsbediening
