CROSSOVER-RX AR3201-F2 ontvanger met dubbele 5A 1S geborstelde ESC

CROSSOVER-RX AR3201-F2 Ontvanger met Dual 5A 1S geborsteld ESC

De AR3201 is een soort sterk geïntegreerde ontvanger met twee ingebouwde 5A-1S geborstelde ESC's en DCDC-5A/1A boosting power. Hij wordt vaak gebruikt voor het zelf bouwen of ombouwen van modelvliegtuigen en voertuigen met een gewicht tussen 25 en 100 gram.

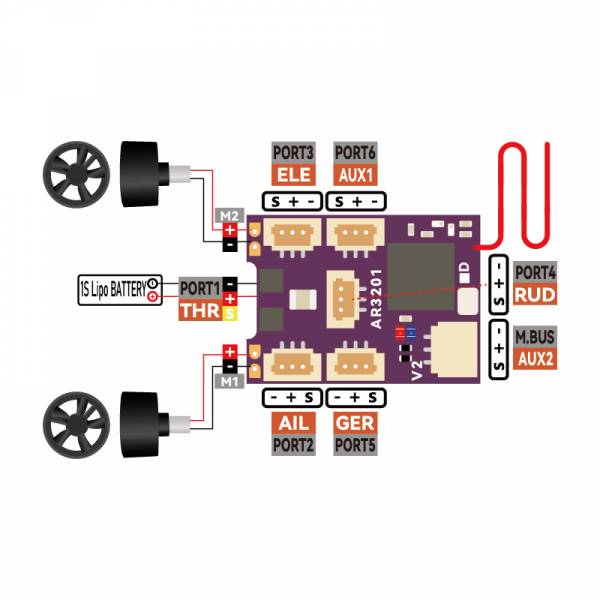

De module heeft een modelbesturingssignaal nodig volgens het M-BUS protocol en maakt bidirectionele motorbesturing mogelijk. De module heeft ook 4 connectoren met ELE-, AIL-, RUD- en THR-kanalen om rolroer, hoogteroer, gashendel en richtingsroer aan te sturen.

Hij heeft 4 onafhankelijke 1,00 mm micro JST-SH servoconnectoren en een 4P-M BUS connector. Er worden twee Molex motorconnectoren met 1,25 mm pluggen en 2P meegeleverd, die optioneel kunnen worden gesoldeerd. Alle Crossover RX ontvangers hebben een gebruiksvriendelijk, automatisch bindsysteem. Ze zijn compatibel met veel algemeen verkrijgbare roterende en lineaire digitale servo's met 1,00 mm micro JST-SH connectoren.

Overzicht:

• Model: AR3201-F2(FR-D16)
• Klein formaat: 22,0 x 16,0 x 6,2 mm (zonder antenne)
• Superlicht: 1,5 g (met antenne)
• Bedrijfsspanning: 3,0 tot 5,0 V
• DCDC-5 V/1 A versterkervermogen voor servo's
• Met 2 geïntegreerde borstel-ESC's (5 A/1 S, startblokkering)
• Ondersteunt TELEM-functie (spanningssignaal keert terug naar zender, beschikbaar op AR3201-A/D/F2 en AR3201G-A2/D/F2)
• Ondersteunt GUI-instelfunctie
• Ondersteunt differentiële snelheidsmodus
• eLE, AIL, RUD en THR aansluiting
• Maximale stroom: 2 A
• M-BUS besturingssignaal
• Ondersteunt RSSI-uitgang

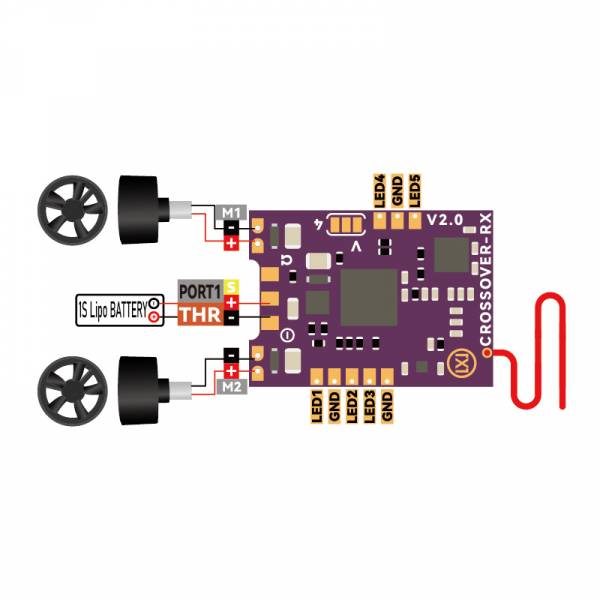

• Motoraansluiting: Molex connector 2P met 1,25 mm steek inbegrepen, solderen mogelijk.
• eenvoudig automatisch bindingsprogramma, veel beschikbare protocollen: Spektrum DSMX DSM2, Futaba SFHSS, FRSKY-D8, FRSKY-D16, Flysky AFHDS-2A en HOTT binnenkort beschikbaar.
• TELEM-functie: accuspanning, ontvangerspanning, signaalsterkte, apparaattemperatuur
• Servo-aansluitingen: Micro JST-SH 1,00 mm afstand

Startblokkeerfunctie

De startblokkeerfunctie is de geïntegreerde ESC-functie voor borstels die voorkomt dat de borstelmotor per ongeluk start. Het kan de borstelmotor beschermen tegen starten, zelfs als de gashendel niet in de laagste stand staat wanneer de ontvanger wordt ingeschakeld.
Zodra de ontvanger het signaal ontvangt en de gashendel van je zender voor de eerste keer 2 seconden in de laagste stand staat, wordt de startblokkering opgeheven en gaat de borstelmotor draaien als de gashendel wordt ingedrukt.

Automatisch binden:

De ontvanger schakelt automatisch over naar de bindmodus nadat hij van stroom is voorzien en gedurende 15 seconden geen zendersignaal heeft ontvangen. Het langzaam knipperende blauwe LED-lampje verandert in een snel knipperend lampje. De ontvanger staat nu in de bindmodus.

Gasbereik:

Start de ontvanger gewoon met de TX op maximaal gas. Dit stelt de maximale gashendel in. Trek dan de gashendel terug, waardoor de minimale gashendel wordt ingesteld. De kalibratie is nu voltooid. Het kan zijn dat je de gashendel helemaal naar beneden moet halen om de ESC de nul-gashendel te laten herkennen.

TELEM-functie (beschikbaar op AR3201-A/D/F2 en AR3201G-A2/D/F2)

De TELEM-functie is handig om de batterijspanning, de bedrijfsspanning van de ontvanger en de signaalsterkte en de bedrijfstemperatuur in realtime te controleren. Dit controleert de bedrijfsstatus van de ontvanger en de ontlaadstatus van de batterij, zodat vliegen buiten het controlebereik en overontlading zelden voorkomen.

OPMERKING: Het effectieve regelbereik van de TELEM functie is afhankelijk van de zender. Het bereik van de ontvanger is vaak veel groter dan het effectieve bereik van de TELEM-functie.

CrossOver-RX configuratietool:

De CrossOver-RX configuratietool is een tool voor het bijwerken van firmware voor Crossover-RX producten. Met behulp van de USB-configuratietool en de hieronder genoemde GUI-software (grafische gebruikersinterface) heb je toegang tot veel programmeeropties en beschikbare firmware-updates voor verschillende Crossover RX-producten. De USB-configuratietool is verkrijgbaar met een 3- of 4-draads M-BUS-verbindingskabel.

Hoe sluit je de RX aan op de GUI-software (met USB-programmer MX-PG02):

https://store.mxo-rc.com/home/135-1217-crossover-rx-ar3201-ar3201g-v20-built-in2-brushed-escs6ch-microrxtelem.html#/41-type-flysky_a2/71-do_you_need_a_compiler-no/73-do_you_need_the_gyro_function-no/96-do_you_need_a_servo-no:~:text=How%20to%20connect%20RX%20to%20GUI%20software

Leveringsomvang:

• 1x CROSSOVER-RX AR3201-F2 ontvanger met dubbele 5A 1S geborstelde ESC
