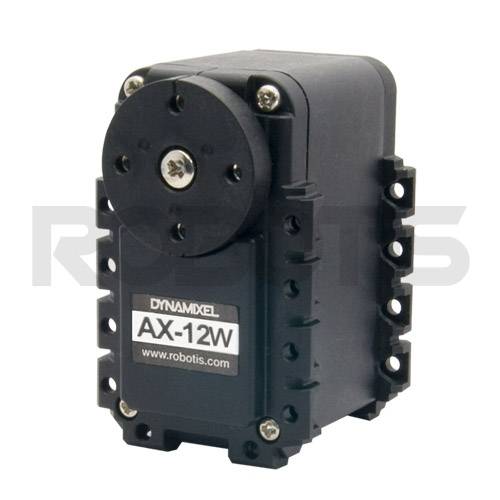

DYNAMIXEL AX-12W

General

ROBOTIS è un noto produttore di piattaforme e componenti per lo sviluppo della robotica. Con il nome di DYNAMIXEL, questa azienda produce anche servomotori di qualità industriale e interfacce. I servomotori AX-12W sono dotati di un rapporto di riduzione integrato di 32:1, un controller con feedback e un driver. In combinazione con l'interfaccia half duplex, i servomotori possono essere controllati in modo molto preciso e forniscono all'unità di controllo un feedback sulla posizione corrente in qualsiasi momento. La risoluzione massima (precisione della posizione) è di 1024 divisioni. Poiché a ogni servo può essere assegnato un ID univoco, i servi possono essere collegati in serie (uno dietro l'altro, come mostrato di seguito) e il cablaggio è ridotto al minimo.

Dati tecnici

Di seguito sono riportati alcuni dati tecnici sul servo DYNAMIXEL AX-12W. La scheda tecnica completa con ulteriori dettagli può essere consultata QUI.

• Peso: 52,9 g (per servo)
• Dimensioni: 32 x 50 x 40 mm
• Risoluzione: 0,29°
• Rapporto di riduzione: 32:1
• Coppia di mantenimento: 0,2N.m (a 12V / 1,4A)
• Velocità di azionamento: 54 rpm (senza carico)
• Velocità di rotazione in modalità ruota: 360 rpm a 9V | 430 rpm a 11.1V | 470 rpm a 12V
• Temperatura di funzionamento: -5° + 70°C
• Tensione: 9 - 12V (tensione consigliata: 11,1V / 3S Lipo)
• Trasmissione dati: Half Duplex / 8Bit, 1 Stop, Nessuna parità / 7343bps ~ 1 Mbps
• Assegnazione ID fino a 254

Unità di controllo compatibili

Data la grande popolarità, sono disponibili diverse unità di controllo con diverse periferiche e UC. Tutte le seguenti unità di controllo sono compatibili con Arduino e ROS, creando una combinazione di semplicità di gestione e pacchetti software completi.

• Raspberry Pi Dynamixel Servo Controllerboard (DSC)
• ROBOTIS OpenCM9.04
• ROBOTIS OpenCR1.0

Ambito di fornitura

• Servomotore Dynamixel AX-12W
• Servo-cerniera (B01-HORN)
• Telaio (FR04-F2 | FR04-F3)
• cavo dati/alimentazione da 200 mm
• Varie viti e dadi
