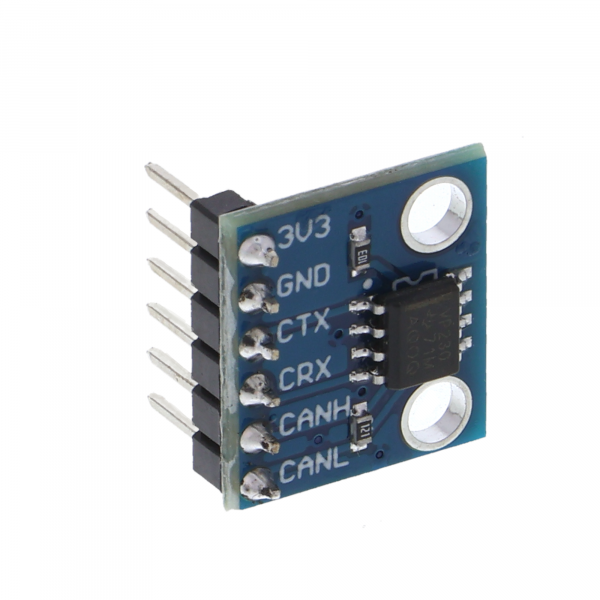

SN65HVD230 Module émetteur-récepteur de bus Can - Carte de circuit imprimé

Produktübersicht

• CAN-Bus-Transceiver zur Verbindung von Mikrocontroller-Boards mit CAN-Netzwerken
• Spannungsversorgung 3,3 V bis 5 V, betreibt die Schnittstelle bei beiden Pegeln
• Breakout-Board mit Schraubklemmen für den CAN-Bus und Pin-Header für die Signalleitungen
• Differenzielles Signalübertragungsverfahren für robuste Kommunikation über längere Strecken
• Integrierter Transceiver-IC mit isoliertem Design

Produktbeschreibung

Ein CAN-Bus-Transceiver stellt die Schnittstelle zwischen digitalen Signalen des Mikrocontrollers und dem CAN-Netzwerk her. Das Modul übersetzt die Logikpegel in die differenziellen Spannungen, die der CAN-Standard fordert, und umgekehrt. Der IC arbeitet mit Versorgungsspannungen zwischen 3,3 V und 5 V, wodurch das Board sowohl an 3,3-V-Systeme als auch an 5-V-Controllerboards angeschlossen werden kann, ohne zusätzliche Pegelwandler zu benötigen.

Das Breakout-Board stellt die Anschlüsse für einen CAN-High- und CAN-Low-Leiter über Schraubklemmen bereit, während Signalleitungen und Versorgung über Standard-Pin-Header angebunden werden. Die differenzielle Übertragung macht CAN-Netze störungsresistent, auch über Strecken von 10 Metern und mehr. Das ermöglicht zuverlässigen Austausch mehrerer Knoten in größeren Aufbauten, etwa bei verteilten Sensornetzwerken in Fahrzeugtechnik, Industrieautomation oder Gebäudeleittechnik.

Der Transceiver benötigt nur wenige Anschlussdrähte zum Kontroller. CAN-Netzwerke sind offen strukturiert, neue Module lassen sich hinzufügen, ohne bestehende Verdrahtung zu unterbrechen. Baud-Raten bis 1 Mbit/s sind üblich, für Standard-Anwendungen genügen oft 250 kbit/s oder 500 kbit/s.

Der CAN-Bus selbst muss terminiert sein, um Reflexionen auszuschließen. An jedem Ende der Busleitung kommt ein 120-Ohm-Widerstand zwischen CAN-H und CAN-L. Die Kontroller-Software muss CAN-Kommunikation unterstützen, sei es durch integrierte Hardware oder Bibliotheken.

Sicherheitshinweis

Das Modul ist nicht für den Betrieb in der Hausstrominstallation vorgesehen und dient ausschließlich zum Prototyping sowie zu Test- und Entwicklungszwecken. Arbeiten an oder unmittelbar neben bestehenden CAN-Leitungen im Fahrzeug oder in technischen Anlagen sind Elektrofachkräften vorbehalten. Bei Unsicherheiten über die Integration in ein bestehendes Netzwerk vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1* SN65HVD230 Can Bus Transceiver Modul - Breakout Board
