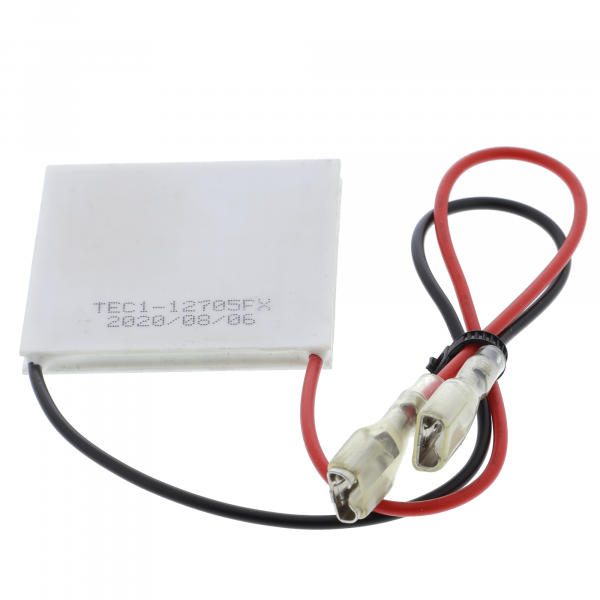

TEC1-12705FX Elément Peltier thermoélectrique - 42.5W, 40*40mm

Produktübersicht

• Thermoelektrisches Peltierelement mit Peltier-Effekt zum Kuehlen oder Heizen
• Nominalstrom 5 A, Nennleistung 50 W bei 12 V
• Temperaturhub bis 67 K zwischen heisser und kalter Seite
• Abmessungen 40 * 40 * 3,3 mm mit Loetfahnen an den Anschluesspoelen

Produktbeschreibung

Dieses thermoelektrische Kuehlelement nutzt den Peltier-Effekt um durch Stromfluss Waerme von einer Seite zur anderen zu transportieren. Die kalte Oberflaeche kann unter Umgebungstemperatur sinken, die warme Seite erwaermt sich entsprechend. Dadurch entstehen aktive Kuehl- und Heizfunktionen ohne bewegliche Teile.

Bei 5 A Betriebsstrom und 12 V Versorgungsspannung entsteht eine Kuehleistung von bis zu 50 W. Der maximale Temperaturhub von 67 K ermoeglicht es, beispielsweise eine kalte Seite auf minus 40 Grad Celsius und eine heisse Seite auf plus 60 Grad Celsius zu treiben, sofern die Umgebungsbedingungen dies erlauben. Die Spannungsrichtung bestimmt die Wirkrichtung, Umpolung fuehrt zu Heizen statt Kuehlen.

Das Element eignet sich fuer miniaturisierte Kuehlanwendungen wie die Temperaturstabilisierung von Sensoren oder Messschaltungen, kleine Kuehlfallen bei der Gewinnung von Kondensat, oder Experimente zur Waermetransportbeherrschung in Lehr- und Entwicklungsprojekten. Mit stabilen Loetfahnen laesst sich das Element direkt in Schaltungen oder auf Traegerplatinen einloeten.

Eine Waermsenke mit ausreichender Flaeche und guter Waermeleitpasteverbindung ist an der warmen Seite zwingend erforderlich, sonst ueberhitzt sich das Element und es kommt zu Ausfaellen. Ein Gleichstromregler oder Stromquelle muss die Versorgung stabilisieren, da das Element in konstanter Stromaussteuerfaehigkeit arbeitet. Ungepolte oder geknickte Anschluesse fuehren zu Funktionsverlust oder lokalem Durchbruch der Halbleiterschichten.

Sicherheitshinweis

Eine zu hohe Spannung oder Stromverrwaermung fuehrt zu schneller Degradation des Elementes und Beschaedigung angrenzender Bauteile. Arbeiten an oder nahe der Stromversorgung sind Elektrofachkraeften vorbehalten, bei Unklarheiten vor der Inbetriebnahme eine Elektrofachkraft konsultieren. Dieses Modul ist ausschliesslich fuer den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt und nicht fuer den Einbau in den Hausstromkreis geeignet.
