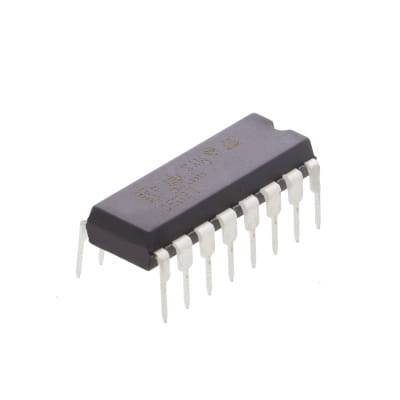

L293D DIP 16 I/C avec 4 canaux pour moteurs

Produktübersicht

• Motorreiber-IC fuer vier unabhaengige Kanäle im 16er-DIP-Gehäuse
• Ausgangsspannung bis 36 V, Ausgangsstrom bis 600 mA pro Kanal
• PWM-Ansteuerung möglich für Drehzahlregelung
• Integrierte Schutzdioden gegen Rueckspannungen
• Logik-Eingänge für Standard- und CMOS-Pegel
• Zwei Versorgungsspannungen, eine für die Logik (5 V), eine für die Motoren (bis 36 V)

Produktbeschreibung

Der L293D ist ein vierkanaliger Motorreiber-IC, der Gleichstrommotoren, Schrittmotoren und andere induktive Lasten direkt ansteuert. Das Bauelement eignet sich für Prototypen und Lernprojekte, wo mehrere Motoren parallel betrieben werden sollen.

Der IC nutzt zwei H-Brücken-Schaltungen pro Kanal. Jeder Ausgang liefert bis zu 600 mA und verträgt Motorspannungen bis 36 V. Die Logik selbst arbeitet mit 5 V und nimmt über ihre Eingänge Standard- und CMOS-Signale an. Integrierte Schutzdioden sperren Rueckspannungen, die beim Ausschalten von Motoren entstehen. PWM-Signale an den Enable-Pins ermöglichen stufenlose Drehzahlregelung.

Die vier Kanäle laufen unabhängig voneinander, sodass Motoren mit unterschiedlichen Drehrichtungen und Geschwindigkeiten parallel laufen können. Typische Anwendungen sind fahrerlose Modellfahrzeuge mit zwei oder vier Rädern, Roboter-Plattformen mit mehreren Antrieben, Förderband-Steuerungen oder Versuchsaufbauten zu Bewegungsabläufen. Ein Beispiel wäre der Aufbau eines zweirädrigen Roboters, bei dem jede Seite über einen separaten Kanal gesteuert wird und damit Kurvenfahrten ermöglicht.

Der IC wird ins Steckboard gesteckt und braucht zwei Stromquellen, 5 V für die Logik und eine separate Versorgung für die Motorlast (2 bis 36 V je nach verwendete Motoren). Die Ansteuerung erfolgt über digitale Ausgänge eines Mikrocontroller-Boards. Bei Motorströmen über 600 mA je Kanal oder höheren Spannungen muss auf ein anderes Treibermodell ausgewichen werden.

Sicherheitshinweis

Das Bauelement ist ausschliesslich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt und nicht für den Einbau in den Hausstromkreis geeignet. Achten Sie auf korrekte Polung der Versorgungsspannungen und auf ausreichende Kühlflaechen bei längerem Betrieb mit hohen Strömen. Bei Fragen zur Inbetriebnahme konsultieren Sie eine Elektrofachkraft.

Lieferumfang

• 1x L293D DIP 16 I/C mit 4 Kanälen für Motoren
