2.bouclier d'affichage tactile TFT LCD 8 pouces, compatible Arduino, 320x240

Produktübersicht

• TFT-LCD-Display-Shield mit resistivem Touchscreen für Arduino Uno und Mega
• Auflösung 240 * 320 Pixel, 16-Bit-Farbtiefe mit 65.000 Farben
• ILI9341-Grafik-Controller entlastet den Mikrocontroller
• Betriebsspannung 3,3 bis 5 V
• Integrierter microSD-Kartenleser
• Eingabestift im Lieferumfang enthalten

Produktbeschreibung

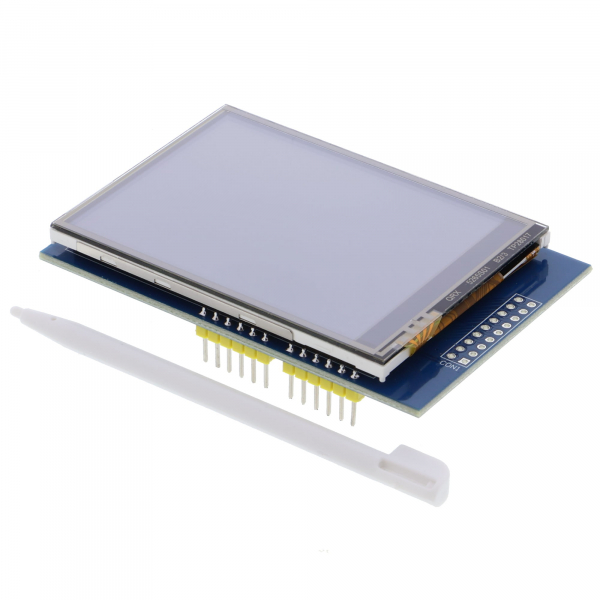

Dieses TFT-LCD-Display-Shield verbindet Bildschirmausgabe und Toucheingabe auf einer Platine, die sich direkt auf die Stiftleisten eines Arduino Uno stecken lässt. Der auf der Rückseite eingebaute ILI9341-Controller übernimmt die gesamte Grafikberechnung und entlastet so den Mikrocontroller erheblich. Für Arduino Mega ist zusätzlich ein Stiftverbinder (CON1) vorhanden, über den die erforderlichen Anschlüsse nachgerüstet werden.

Die Bedienung erfolgt über eine druckempfindliche Folie auf dem 2,8-Zoll-Display, die mit dem beiliegenden Stift oder dem Finger angesprochen wird. Mit einer Auflösung von 240 * 320 Pixeln und 16-Bit-Farbtiefe lassen sich Messwerte, Menüs und einfache Grafiken darstellen. Der integrierte microSD-Kartenleser ermöglicht das Einlesen von Bilddateien oder die Speicherung von Projektdaten ohne zusätzliches Speichermodul.

Das Shield eignet sich für grafische Bedienoberflächen, bei denen Sensordaten und Messwerte direkt am Bildschirm angezeigt werden. Über Schaltflächen auf dem Display können Einstellungen vorgenommen oder Menüs navigiert werden, wodurch das Modul sowohl Ausgabe- als auch Eingabegerät ist. Praktische Anwendungen reichen von einfachen Datenloggern mit Display bis zu Regelungspanels mit touchfähigen Steuerelementen.

Für die Programmierung wird die Arduino IDE und eine Displaybibliothek für den ILI9341-Controller benötigt. Die Betriebsspannung von 3,3 bis 5 V macht das Shield mit den meisten gängigen Arduino-Boards kompatibel, ohne dass zusätzliche Pegelwandler nötig sind.

Sicherheitshinweis

Das Display-Shield ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt und nicht für den Einbau in den Hausstromkreis geeignet. Arbeiten an oder nahe der Elektroinstallation sind Elektrofachkräften vorbehalten; bei Unklarheiten vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1x 2.8 Zoll TFT LCD Touch Display Shield, Arduino kompatibel, 320x240, SPI
