Exercice de soudure Générateur de signaux NE555 avec fréquence réglable Signal carré

Produktübersicht

• Lernmodul zum Aufbau eines astabilen Multivibrators mit dem NE555-Timer-IC
• Einstellbare Frequenz von etwa 1 Hz bis 10 kHz
• Ausgangsspannung 0 bis 5 V
• Stromversorgung über 5-V-Gleichspannungsquelle
• Bestückt mit handelsüblichen Bauelementen und Lötpads

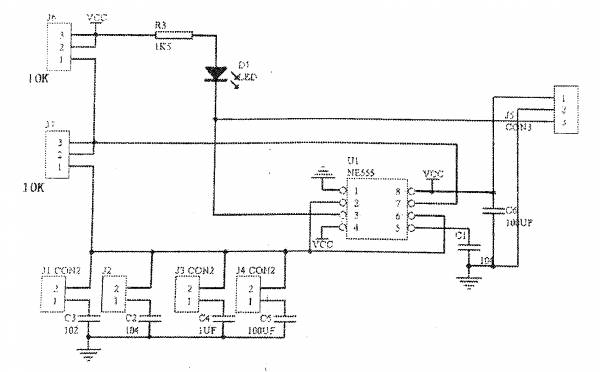

• Schaltplan bedruckt auf der Platine

Produktbeschreibung

Ein Signalgenerator auf Basis des klassischen NE555-Timer-IC dient zum praktischen Erlernen des astabilen Betrieebsmodus. Das Modul erzeugt rechteckförmige Ausgangssignale, deren Frequenz durch Widerstände und einen Kondensator bestimmt wird.

Die Frequenz ergibt sich aus den RC-Elementen nach der bekannten Formel des NE555. Durch Austausch der passiven Bauelemente oder Einsatz von Potentiometern lässt sich die Ausgangshäufigkeit direkt im Betrieb anpassen. Damit entfällt das Nachrechnen, um ein bestimmtes Signal zu erhalten, denn die Auswirkung von Änderungen wird unmittelbar sichtbar. Die maximale Ausgangsspannung liegt bei etwa 5 V, was die Ansteuerung von Logikpegeln und einfachen Ausgabemodulen ermöglicht.

Typische Projekte sind die Kontrolle von LED-Blinkfrequenzen, die Erzeugung von Audiotönen für einfache Signalgeber oder die Ansteuerung von Logik-Eingängen bei Zeitmessungen. Auch zum Testen digitaler Schaltungen auf korrektes Taktsignal-Verhalten eignet sich ein solches Modul. Anfänger bauen damit ein Grundverständnis für Timing-Schaltkreise auf, während Fortgeschrittene damit rasch Prototypen realisieren.

Für den Betrieb ist eine stabile 5-V-Stromversorgung erforderlich, die auch die Ausgangsleistung liefert. Der Signalausgang wird über entsprechende Ausgangsklemmen oder Stiftleisten abgegriffen. Je nach gewünschter Frequenzbandbreite müssen eventuell Kondensator- oder Widerstandswerte angepasst werden.

Sicherheitshinweis

Dieses Lernmodul ist ausschliesslich zum Aufbau von Prototypen sowie für Test- und Entwicklungszwecke bestimmt. Es darf nicht in den Hausstromkreis oder in Netzgeräte eingebunden werden. Bei Arbeiten an oder in unmittelbarer Nähe zur Elektroinstallation ist eine Elektrofachkraft hinzuzuziehen; im Zweifelsfall vor Inbetriebnahme Rücksprache halten.

Lieferumfang

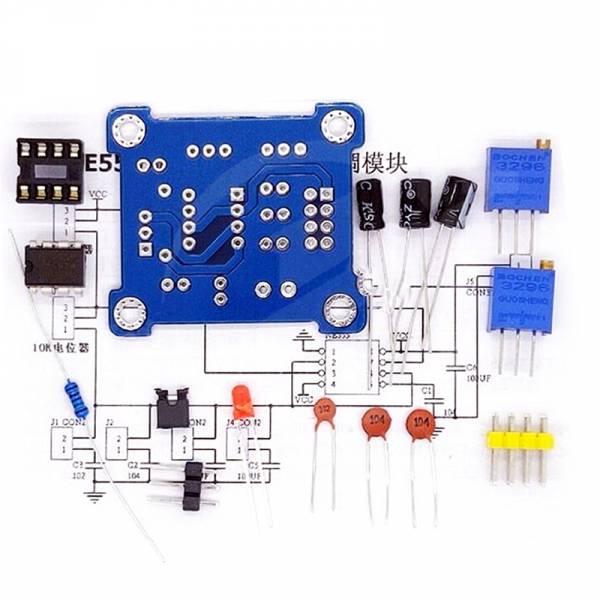

• 1x Lötbüngung Signalgenerator NE555 mit einstellbarer Frequenz Rechtecksignal
