GUVA-S12SD Capteur UV

Produktübersicht

• UV-Sensor für UV-A- und UV-B-Strahlung im Wellenlängenbereich 240 bis 370 nm
• Analoger Ausgang 0 bis 1 V proportional zur UV-Intensität
• Betriebsspannung 2,7 bis 5,5 V
• Drei Anschlüsse, SIG (Messsignal), GND, VCC
• Mit integriertem Verstärker für schwache Sensorströme
• Messbare UV-Indizes sowohl von Sonnenlicht als auch von UV-Lampen

Produktbeschreibung

Dieser UV-Sensor misst die Intensität von ultravioletter Strahlung in den Bereichen UV-A und UV-B. Ein Galliumnitrid-Element reagiert auf Licht zwischen 240 und 370 nm und erzeugt einen Strom, dessen Stärke unmittelbar von der eintreffenden UV-Intensität abhängt. Ein auf der Platine integrierter Verstärker wandelt diesen sehr schwachen Sensorstrom in eine auswertbare analoge Spannung um.

Am Ausgangspin SIG steht eine Spannung zwischen 0 und 1 V an, die sich proportional zur gemessenen UV-Strahlung ändert. Diese Spannung wird an einen analogen Eingang eines Mikrocontrollers wie Arduino oder ESP32 geführt, wo sie digitalisiert und in einen UV-Index umgerechnet wird. Die Versorgung des Moduls erfolgt über 2,7 bis 5,5 V Gleichspannung an den Pins VCC und GND, sodass es direkt an übliche Entwicklungsboards angeschlossen werden kann.

Der Sensor eignet sich zur Erfassung der Sonneneinstrahlung im Freien ebenso wie zur Überwachung spezieller UV-Lampen in Solarien oder Terrarienleuchten. Auch in Sterilisationsanlagen lässt sich damit die UV-Auslösung kontrollieren. Für solche Projekte benötigt man lediglich einen Mikrocontroller mit analoger Eingangsfunktion und etwas Kenntnisse in der Datenverarbeitung.

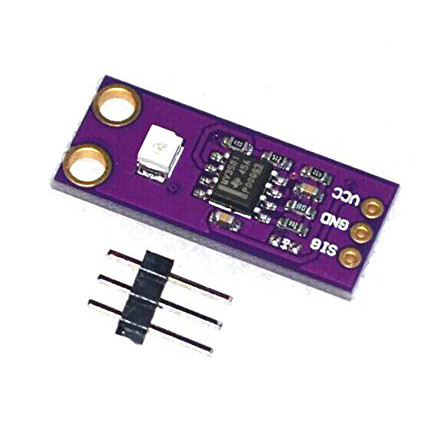

Die Stiftleiste wird lose mitgeliefert und muss selbst angelötet werden. Wer analog arbeitende Sensoren oder digitale Schnittstellen wie I2C bevorzugt, findet für beide Anforderungen separate Alternativen.

Sicherheitshinweis

Das Modul ist ausschliesslich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt. Nicht in den Hausstromkreis einbauen. Arbeiten an der Elektroinstallation sind Elektrofachkräften vorbehalten; bei Unklarheiten zur Stromversorgung vor dem Betrieb eine Elektrofachkraft konsultieren.
